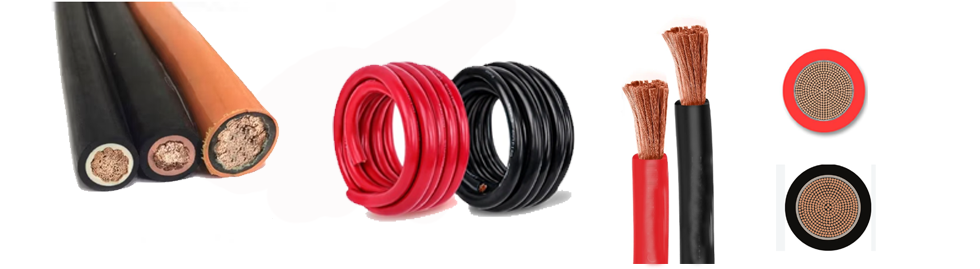

H01N2-D Flexibilní pryžový svařovací kabel EN 50525

Ultraflexibilní svařovací kabel H01N2-D je speciální průmyslový pryžový kabel v systému EN 50525 HAR, výhradně používaný pro připojení elektrického svařovacího stroje. Taitong Cable je profesionální čínský výrobce a velkoobchodní dodavatel prémiových svařovacích kabelů H01N2-D v Číně. Tento kabel podle normy EN 50525 využívá velmi jemné ohebné měděné vodiče třídy 5 a třídy 6 a pryžový materiál odolný vůči vysokým teplotám a podporuje časté tahání a ohýbání při svařování. Vhodné pro průmyslové projekty svařování EPC, hromadné nákupy svařovacích kabelů, obchodní společnosti pro přizpůsobení strojů a projekty přímé podpory továren. Taitong Cable poskytuje úplný zákaznický servis a oficiální certifikační dokumenty pro globální zákazníky.

Aplikace kabelů pro obloukové svařování H01N2-D

---

Připojení elektrického svařovacího stroje, průmyslové svařovací zařízení, strojní svařovací technika, dílenský mobilní svařovací provoz, evropské projekty na podporu průmyslového svařování. Lze použít v suchých nebo vlhkých místnostech

Ruční a automatické svařování: Připojení svařovacích generátorů k držákům elektrod a obrobkům v loděnicích, automobilové výrobě a kovovýrobě.

Průmyslové systémy: Montážní linky, dopravníkové systémy a obráběcí stroje.

Často se používá pro flexibilní propojení baterií nebo systémy pro ukládání baterií díky svému vysokokapacitnímu měděnému lanku.

Referenční standardy

---

EN 50525-2-81 (verze přijatá podle DIN EN / VDE): Kabel pro obloukové svařování

Dříve VDE typ NSLFFÖU

HD 516/VDE 0298-300: Aplikační standard/proudový výkon

VDE 0298 část 4, tabulka 16

HD 516/VDE 0298-300

EN 60228: Vodiče izolovaných kabelů (IEC 60228)

EN 50363-2-2: Elastomerní směsi pro pokrytí (EM5)

EN 50363-1: Zesíťované elastomerní izolační směsi

EN 50395: Elektrické zkušební metody

EN 50396: Neelektrické zkušební metody

EN 50525-1: Všeobecné požadavky

EN 60332-1 -2: Nehořlavý

EN 6081 1-1-4: Všeobecné použití – Zkoušky při nízké teplotě (IEC 6081 1-1-4)

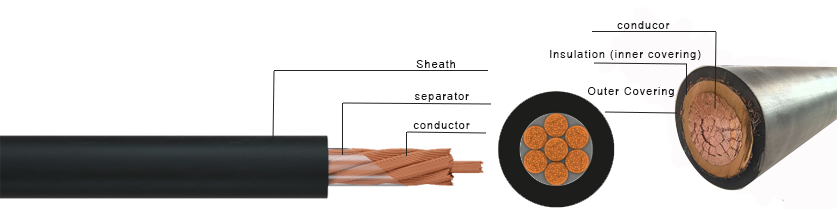

Konstrukce H01N2-D

---

Vodič: Třída 6 jemně splétaná holá měď, ultraflexibilní pro časté tahání a ohýbání.

Splétání vodiče: cca. Třída 6 ≤95 mm², přibl. Třída 5 ≥120 mm² podle podle VDE 0295.

H01N2-D: Třída 6 jemně splétaná holá měď

H01N2-E: Extra jemná lanková holá měď třídy 6

Separátor: PET (polyesterová páska) nebo papír.

Izolace a plášť/kryt:

Žáruvzdorný elastomer s jednoduchým krycím síťovaným elastomerem typu EM 5 podle EN 50363-2-2.

Dvouvrstvý povlak: vnější vrstva Typ kaučukové směsi typu EM5 vyhovující EN 50363-2-2, vnitřní vrstva buď typ EM5 (EN 50363-2-2) nebo typ EI7 (EN 50363-1) zesíťovaný EPR elastomer.

Barva pláště: Standardně černá, na vyžádání jsou k dispozici vlastní barvy.

Klíčové specifikace

---

Počet jader: jednojádrový.

Jmenovité napětí: 100 V AC (100/100 V)  (150 V DC) .

Provozní teploty se obecně pohybují od -20 °C / -25 °C do +85 °C maximální provozní teploty vodiče, se zkratovou schopností až 250 °C (max 5 sekund).

Nehořlavý podle IEC/EN 60332-1-2, se silnou odolností vůči oleji, tukům, ozónu, UV záření, kyslíku a slabým kyselinám/benzinu.

Tovární / dielektrické zkušební napětí: 1000 V (1,0 kV) 5 min.

Teplotní rozsah: (Flexibilní použití) 25°C až +85°C

Provozní teplota (pevná): -40°C až +85°C.

Minimální poloměr ohybu: Flexibilní použití: 12 x vnější průměr

Všeobecné údaje gumového svářecího kabelu H01N2-D

---

Srovnávací tabulka: YH / YHF vs H01N2-D

---

Zákazníci se mohou při hledání vhodných alternativních kabelových řešení odvolávat na rozdíly různých norem.

FAQ

---

Otázka: Co jsou svařovací kabely YH a YHF?

A: YH a YHF jsou čínské standardní svařovací kabely vyhovující GB/T 5013.6. YH používá přírodní kaučuk SE3, YHF používá oleji odolný chloroprenový elastomer SE4, max. pracovní teplota 65°C.

Otázka: Jaký je hlavní rozdíl mezi YH a YHF?

A: Pryž YH SE3 je pro běžné vnitřní svařování, není odolná vůči oleji. Směs YHF SE4 se vyznačuje dobrou odolností vůči oleji, ozónu a povětrnostním vlivům, vhodná pro loděnice a zaolejovaná prostředí.

Otázka: Jaký je rozdíl mezi YH a H01N2-D?

A: Různé normy a krycí materiály. YH následuje GB/T5013.6 s pryží SE3, max 65°C. H01N2-D vyhovuje normě EN 50525-2-81, elastomerový povlak EM5 CSP, dimenzovaný na 85°C, lepší odolnost proti roztržení, oděru a rozstřiku při svařování pro evropské trhy.

Otázka: Jaký je rozdíl mezi vodiči?

Odpověď: YH/YHF přijímá měděný vodič GB/T3956 Class5 / volitelný Class6. H01N2-D používá speciální vodič třídy D definovaný v EN50525-2-81 pro svařovací kabel.

Otázka: Může YH nahradit H01N2-D pro evropské projekty?

Odpověď: Ne. Projekty EU vyžadující certifikaci EN50525 / HAR / VDE musí používat H01N2-D. YH je standardní kabel GB a nemůže splňovat požadavky evropské normy.

Otázka: Který kabel má vyšší teplotní odolnost?

A: H01N2-D s krytem EM5 dosahuje maximální trvalé pracovní teploty 85°C, vyšší než YH/YHF 65°C.

Vyberte si kabel Taitong jako svého důvěryhodného dodavatele H01N2-D & H01N2-E.

---

Taitong Cable se sídlem v Číně se může pochlubit desítkami let zkušeností s výrobou a dodávkami gumových svařovacích kabelů. Provozujeme pět výrobních závodů včetně vyhrazené továrny na gumové kabely o rozloze desítek tisíc metrů čtverečních. Náš profesionální výzkum a vývoj, zkušební laboratoř a kvalifikovaný technický tým zaručují, že ohebný pryžový svařovací kabel H01N2-D plně splňuje požadavky EN 50525 a VDE s certifikací CE.

Naše kabely pro obloukové svařování H01N2-D, které jsou k dispozici za konkurenční přímé ceny z výroby, slouží projektům na národní úrovni. Hodí se pro ruční svářečské práce pro ocelářské, stavební a zámečnické dílny. Vítáme velkoodběratele, dodavatele EPC a zámořské klienty v celé Evropě, Africe a jihovýchodní Asii pro dlouhodobou spolupráci.
