Proč jsou napájecí kabely 1kV NN pro sítě nezbytné

Shrnutí: V sekundárních energetických distribučních sítích, komerčních komplexech a lokalizovaných průmyslových zónách tvoří nízkonapěťová vedení konečnou, nejdůležitější spojnici s koncovými uživateli.Nízkonapěťové napájecí kabely s jmenovitým napětím 1 kV a nižším slouží jako primární vedení pro tyto sítě. Tento článek rozebírá vnitřní vícejádrovou mechaniku, materiálové výhody a bezpečnostní architektury standardních 0,6/1kV pancéřovaných hliníkových kabelů a pomáhá projektovým manažerům maximalizovat účinnost jejich elektrické sítě.

Obsah

Zavedení

Strukturální inženýrství 0,6/1kV 5-žilových napájecích kabelů

Strategický nákladový přínos hliníku v nízkonapěťové distribuci

Nezbytnost 5jádrových systémů v moderních energetických tendrech

Factory-Direct Compliance a Project Sourcing

Zavedení

Přechod z rozvoden vysokého napětí na lokalizované spotřebitelské sítě vyžaduje neuvěřitelně stabilní sekundární distribuční kabely. Tyto obvody, které pracují při 1 kV a nižším, musí nepřetržitě zvládat kolísající profily zátěže, jednofázové nesymetrie a vnější fyzické zemní poruchy. Aby elektrotechnickí poradci zvládli tyto požadavky bez nafouknutí rozpočtů obecních budov, spoléhají ve velké míře na pancéřované hliníkové kabely.

Navrženo přesně pro dlouhodobou stabilitu,Kabel Taitong vyrábí prvotřídní nízkonapěťové distribuční kabely 0,6/1kV. Naše řady využívající specializované technologie zhutňování a vícejádrového kroucení nabízejí ideální kombinaci mechanické odolnosti a elektrické spolehlivosti pro globální rozvoj služeb.

Strukturální inženýrství 0,6/1kV 5-žilových napájecích kabelů

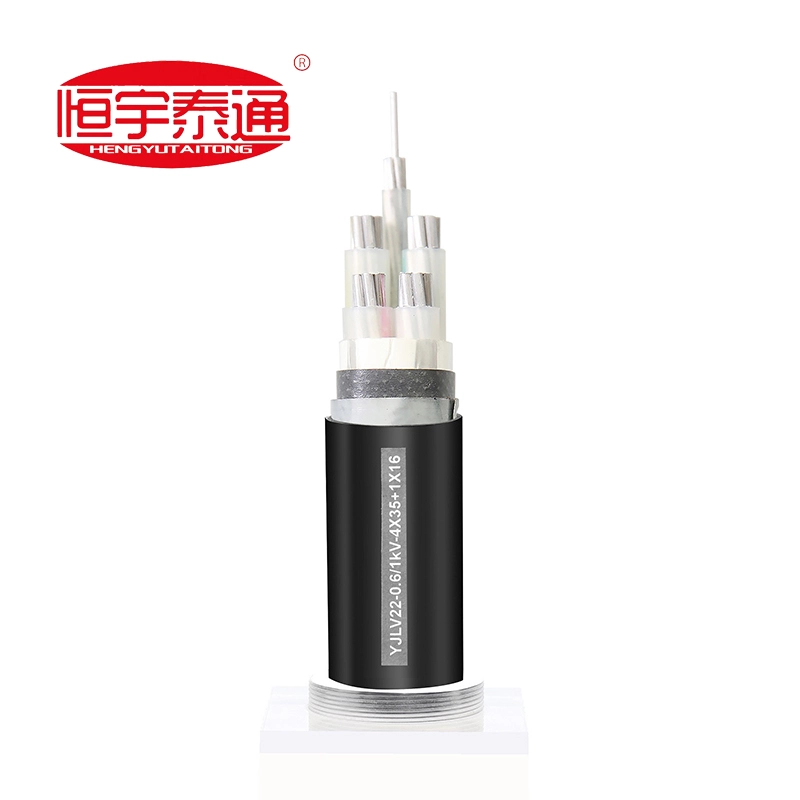

Při pohledu na standardní konfigurace, jako je YJLV22-0,6/1kV, průřez kabelu odhaluje pokročilý vícevrstvý ochranný systém vytvořený pro přímé zakopání nebo instalaci do potrubí:

Kompaktní hliníkové vodiče:Tvarované a spletené z vysoce čistého hliníku pro maximalizaci elektrických průřezů a eliminaci vzduchových mezer v jádru.

Izolace ze zesíťovaného polyetylenu (XLPE):Poskytuje vysokou dielektrickou izolaci a umožňuje bezpečný provoz žilových vodičů při trvalých teplotách až do 90 °C.

Vnitřní ložní prádlo a výplně:Nehygroskopické polypropylenové materiály, které udržují vícejádrovou strukturu dokonale kulatou a strukturálně vyváženou.

Double Steel Tape Armor (DSTA):Překrývající se metalické pásky těsně omotané pod vnějším pláštěm poskytující vysokou odolnost proti drcení pod zemí a nárazům lopaty.

Těžký PVC vnější plášť:Poskytuje pokročilou vrstvu pro sledování prostředí, která odolává půdním kyselinám, infiltraci vlhkosti a abrazivnímu opotřebení.

Strategický nákladový přínos hliníku v nízkonapěťové distribuci

U rozsáhlých regionálních sekundárních sítí může použití měděných jader způsobit raketový nárůst rozpočtů na nákup. Moderní nízkonapěťové systémy volí zhutněné hliníkové vodiče ze dvou rozhodujících důvodů:

1. Dramatické rozpočtové úspory:Nákup hliníkového jádra ze své podstaty snižuje náklady na materiál až o 40 % ve srovnání s vysoce nestálými měděnými alternativami, což umožňuje dodavatelům rozšiřovat rozměry sítě v rámci přísných finančních limitů.

2. Zjednodušená manipulace na místě:Lehká povaha hliníkových jader usnadňuje tažení těchto vícežilových kabelů vinutými podzemními potrubími nebo pokládání v hlubokých výkopech, čímž se minimalizuje únava posádky a doba instalace.

Nezbytnost 5jádrových systémů v moderních energetických tendrech

Mezinárodní stavební předpisy a specifikace elektrické sítě často vyžadují5-žilové kabelové architektury(např. 3 fáze + 1 neutrální jádro + 1 vyhrazené zemnící jádro) oproti starším 4jádrovým návrhům:

Vynikající harmonická manipulace:Moderní komerční zóny jsou plné nelineárních zátěží, které tlačí vysoké harmonické proudy zpět přes neutrální vedení. Naše vyhrazené konfigurace neutrálního jádra zabraňují tepelnému přetížení.

Bezchybné uzemnění poruchy:Integrované, samostatné zemnící jádro (PE) poskytuje okamžitou nízkoimpedanční cestu k zemi. Tím je zajištěno, že jističe během poruchy okamžitě vypadnou, což chrání následné zařízení a personál před nebezpečným dotykovým napětím.

Factory-Direct Compliance a Project Sourcing

Projekty rozšíření sekundární energetické sítě ponechávají nulovou rezervu pro chyby při instalaci nebo výrobní vady. Nízkonapěťové infrastruktury vyžadují přesné technické sladění sIEC 60502-1mezinárodní standardní protokoly.

NaKabel Taitong, prosazujeme přísný 100% přizpůsobený výrobní model přímo z výroby. Nevyklidíme stárnoucí, generické skladové zásoby. Místo toho je každá šarže nízkonapěťových distribučních kabelů vytlačována na zakázku tak, aby přesně odpovídala vašim projektovým výkazům výměr (BOQ), přičemž zajišťuje specifikované kroky průřezu (např. 4✖35 + 1✖16 mm2), specializované barvy pro sledování plášťů a přesnou shodu s místními elektrotechnickými předpisy.

Kontaktujte naši divizi nízkonapěťové techniky ještě dnesk zajištění autorizovaných katalogů typových zkoušek, návrhů průřezů nebo k obdržení expresní, na zakázku připravené tovární cenové matice pro vaši nadcházející projektovou soutěž!
