Nízkonapěťové vícežilové STA pancéřované měděné a opláštěné napájecí kabely s PVC izolací

0,6/1 kV Nízkonapěťové vícežilové STA pancéřované měděné a opláštěné silové kabely s PVC izolací (CU/PVC/STA/PVC) vyhovují normě IEC 60502‑1. Kabel je vyroben z lankového holého měděného vodiče třídy 2 (plný měděný vodič třídy 1 je volitelný pro velikosti menší než 6 mm² na vyžádání), izolace z PVC, pancéřování z dvojité ocelové pásky (STA) a vnějšího pláště z PVC, nabízí silnou odolnost proti stlačení a vnějšímu mechanickému nárazu. Tento pancéřovaný napájecí kabel STA je vhodný pro pevnou instalaci a lze jej položit do přímého pohřebiště, kabelových příkopů a podzemních kanálů pro průmyslová zařízení, komunální výstavbu, pomocné napájení železniční dopravy a rozvody komerčních budov. Jmenovitá trvalá provozní teplota je 70 ℃, s identifikací jádra podle pravidel barevného kódování IEC60445/HD-308-S2.

Taitong Cable, spolehlivý čínský dodavatel kabelů, vlastnící 5 závodů v Číně, dodává hromadné objednávky za tovární ceny. K dispozici je více konfigurací jádra. Podporujeme vlastní požadavky a poskytujeme technickou pomoc pro místní certifikaci, obsluhujeme projektové nákupčí, dodavatele EPC, velkoobchodníky a distributory elektro po celém světě.

CU/PVC/PVC-podestýlka/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Pokud je vyžadována shoda s HD603S1A3, jasně to uveďte ve svých specifikacích.)

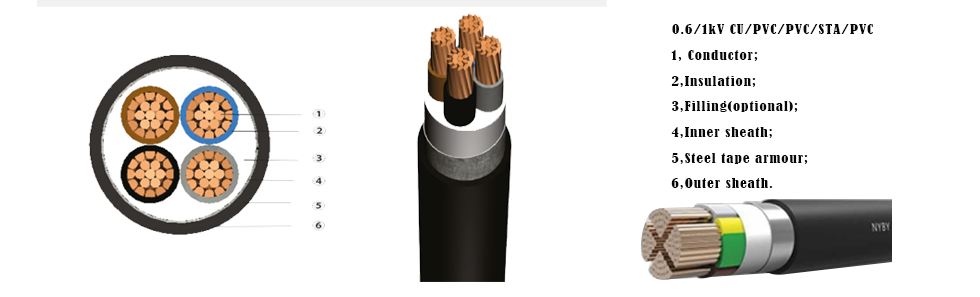

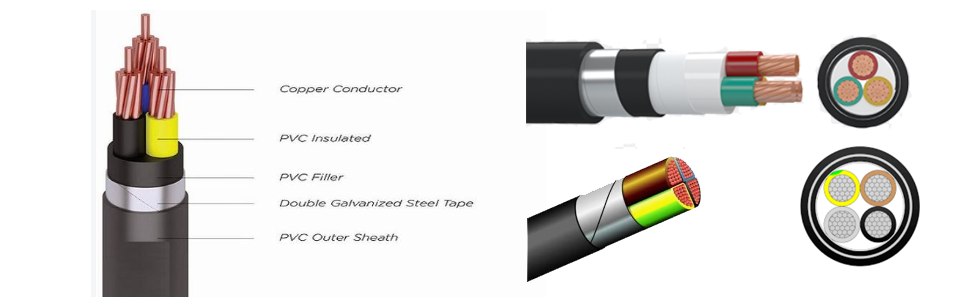

Konstrukce (od vnitřní k vnější)

---

1, Vodič: Splétaný hladký žíhaný měděný vodič třídy 2 podle IEC60228 (pevný vodič třídy 1 je také k dispozici jako volitelné příslušenství.)

2, Izolace: Izolace PVC-A vyhovující IEC-60502-1

3, Položená izolovaná jádra s nehygroskopickými výplněmi (volitelné)

4, Povlečení: Povlečení z extrudovaného PVC

5, Pancíř: Dvojité galvanizované pancéřování z ocelové pásky (DSTA/STA)

6, Plášť: Vnější plášť z extrudovaného PVC, Typ ST2

Aplikace nízkonapěťových vícežilových STA pancéřovaných měděných a opláštěných silových kabelů 0,6/1 kV

---

Tento 2-5žilový nízkonapěťový měděný STA (dvojitá ocelová páska) pancéřovaný napájecí kabel s izolací z PVC je určen pro instalaci s pevným uspořádáním. Dvouvrstvý galvanizovaný pancíř z ocelové pásky poskytuje vynikající odolnost proti rozdrcení, nárazu a hlodavcům. Je široce používán pro přímo zakopané podzemní pokládání, kabelové příkopy, podzemní kanály, tunely a inženýrské potrubí.

Tento pancéřovaný kabel LV STA z PVC dodává energii pro stroje průmyslových závodů, komunální infrastrukturu, podzemní rozvodnou síť obytných čtvrtí, pomocné obvody železniční dopravy, rozvody elektrické energie v suterénu a venkovní přenos energie. (Není vhodné pro instalaci při velkém zatížení tahem).

Barva izolace jádra: Identifikace v souladu s HD 308 S2. Zelená/žlutá pro ochranný vodič podle IEC 60445. (Viz obrázek níže)

---

Barvy izolace a vnějšího pláště jsou k dispozici na zakázku

Hlavní výhody nízkonapěťové měděné PVC podložky s izolací PVC Napájecí kabely s dvojitým ocelovým páskem opláštěné PVC (600/1000 V)

---

1, Mechanická ochrana: Pancíř z ocelové pásky (STA) zabraňuje poškození rozdrcením, nárazy nebo hlodavci.

2, Pevná stabilita: Vícejádrový měděný design efektivně zvládá stabilní nepřetržité nízkonapěťové zátěže.

3, Odolnost vůči životnímu prostředí: Vnější plášť z PVC odolává vlhkosti, povětrnostním vlivům a mírnému chemickému působení při použití venku

Technické specifikace 0,6/1kV LV vícežilových Cu PVC STA PVC napájecích kabelů

---

Zakázkové konstrukce pro nízkonapěťové vícežilové STA pancéřované měděné, PVC izolované a opláštěné napájecí kabely

---

Konstrukce základní vrstvy:

měděný vodič + izolace PVC-A + podestýlka + pancíř z ocelové pásky STA + vnější plášť

Poznámka: Magnetická pole uvnitř vícežilových kabelů působí proti sobě, takže nedojde k prudkému zahřívání vířivými proudy, díky čemuž je ocelová páska STA vhodná pro uspořádání s více jádry.

Možnosti vnějšího pláště (volitelné)

1, ST2-PVC plášť (standardní tovární možnost, pro vnitřní prostory, kabelové příkopy a běžné budovy)

2, ST7-PE polyetylenové pouzdro: navrženo pro přímé pohřbívání ve volné přírodě, vlhké půdě a pod širým nebem, vyznačuje se voděodolností, odolností proti stárnutí a odolností vůči nízkým teplotám

3, ST8-LSZH nízkokouřový bezhalogenový plášť: používá se v přeplněných projektech veřejného prostoru, jako jsou tunely, metro a nákupní centra

Kompletní označení struktury

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Možnosti náhrady brnění

1, pancíř z ocelové pásky STA (standardní, dobře odolává tlakovému zatížení pro podzemní pohřbívání)

2, pancíř z jemného ocelového drátu SWA pro scénáře vyžadující odolnost v tlaku i v tahu

3, Silný pancíř z ocelového drátu pro vysoké zatížení a vysoké napětí

4, AWA pancéřování z hliníkového drátu pro požadavky na nízkou hmotnost a odolnost proti korozi

Přizpůsobení typu vodiče

1, pevný měděný vodič třídy 1 pro pevnou instalaci

2, zhutněný lankový měděný vodič třídy 2 (obecná tovární norma)

3, ohebný měděný lankový vodič třídy 5 pro často ohýbané kabely zařízení

4, Volitelný hliníkový vodič

Upgrade izolačního materiálu

1, izolace PVC-A (základní verze, s 70℃ dlouhodobou provozní teplotou)

2, XLPE zesíťovaná polyetylenová izolace (jmenovitá pracovní teplota 90 ℃ a vyšší proudová zatížitelnost)

Přizpůsobitelné vnitřní povlečení

1, standardní lůžkoviny používají PVC materiál;

2, PE nebo LSZH podestýlka je k dispozici v souladu s materiálem vnějšího pláště.

Volitelná elektromagnetická stínící vrstva

Volitelné stínění z měděné pásky umístěné mezi izolací a ložem pro blokování průmyslového elektromagnetického rušení ze střídačů a řídicích zařízení.

Příklad: Cu/PVC-Shield/STA/PE

Rozvržení s vícejádrovými kombinacemi

Konfigurace 2jádrový, 3jádrový, 4jádrový, 5jádrový, 3+1 jádro, 3+2 jádro, 4+1 jádro

Speciálně upravený funkční vnější plášť

Zakázkově vyrobený plášť pro nehořlavou, ohnivzdornou, UV-odolnou, olejivzdornou, antitermitovou, mrazuvzdornou a antikorozní výkonnost

Důvody pro hromadné objednávání kabelů od společnosti Taitong Cable?

---

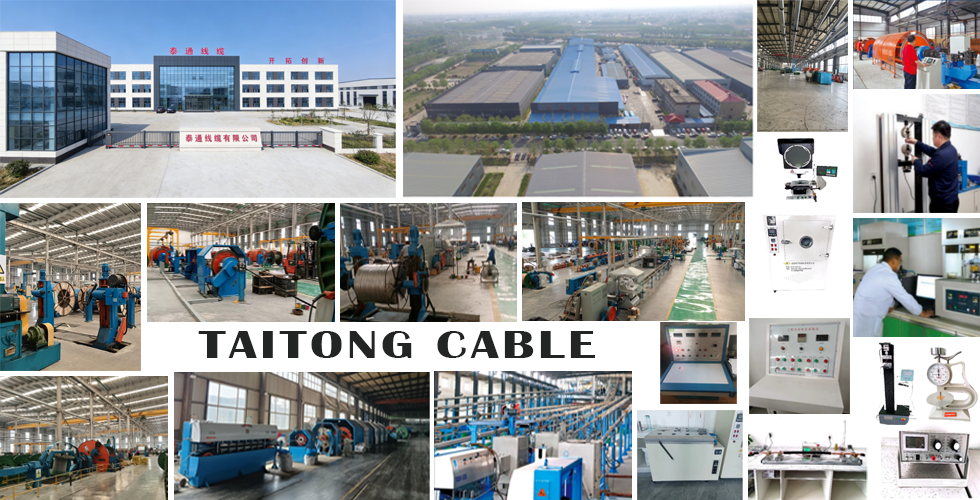

Jako velký čínský výrobce vodičů a kabelů dodává Taitong Cable dodávky kabelů pro známé rozsáhlé projekty a vybudovala dlouhodobá spolehlivá kooperativní partnerství od roku 2002. Nashromáždili jsme bohaté zkušenosti v oblasti mezinárodního obchodu orientovaného na zámoří a hromadných zakázek. S podporou pěti nezávislých výrobních závodů a více než 30 poboček napříč regiony dodáváme prvotřídní kabelové zboží a promyšlené komplexní služby pro globální zákazníky.
