Kabely s pryžovým pláštěm
Flexibilní, trvanlivé a odolné proti opotřebení pro mobilní napájecí aplikace
Speciální plochý kabel s pryžovým pláštěm
Taitong Cable je profesionální čínský výrobce specializující se na speciální ploché kabely s pryžovým pláštěm. Naše produkty jsou široce používány v přístavních strojích, portálových jeřábech, mostových jeřábech a různých speciálních zařízeních, včetně aplikací pro cestování výtahů. Díky použití vysoce kvalitních materiálů a přísných výrobních standardů se naše speciální ploché kabely s pryžovým pláštěm vyznačují vynikající flexibilitou, trvanlivostí a odolností vůči životnímu prostředí, které byly exportovány zákazníkům po celém světě za ceny přímo z výroby.
1. Představení produktu

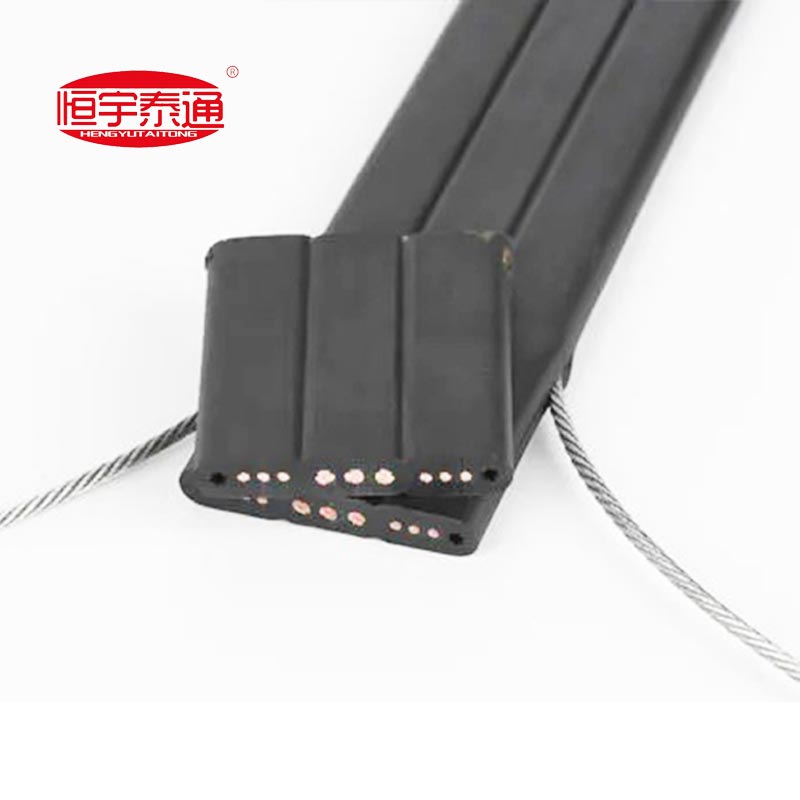

Speciální plochý kabel s pryžovým pláštěm je vysoce flexibilní, odolný plochý kabel určený pro mobilní a drsnou práci prostředí. Skládá se především z ohebných lankových měděných vodičů, pryžové izolace, nosného ocelového drátu výztuha a tlustý gumový plášť. Tento kabel se vyznačuje vynikající odolností v ohybu, vysokou pevností v tahu, olejem odolnost, odolnost proti oděru a odolnost proti stárnutí. Plochá struktura účinně zabraňuje kroucení a navíjení při častém pohybu, široce používané v přístavních strojích, portálových jeřábech, mostových jeřábech, výtazích a dalších speciální vybavení. Podporuje stabilní přenos energie a signálu při dlouhodobém vratném provozu. s spolehlivý výkon a silná přizpůsobivost, je ideální pro různé mobilní aplikace pro přenos energie v interiéru a venku.
2. Modely a specifikace produktů
2.1 Výrobek Typy speciálního plochého kabelu s pryžovým pláštěm
1. Plochý ohebný kabel s pryžovým pláštěm
2. Izolovaný PVC, NBR - plochý kabel s pláštěm
3. Plochý pryžový kabel s měděným stíněním
4. Vysoce výkonný plochý kabel s polyuretanovým vnějším pláštěm
5. Vícežilový (8–48 žil) plochý kabel pro řídicí systémy jeřábů

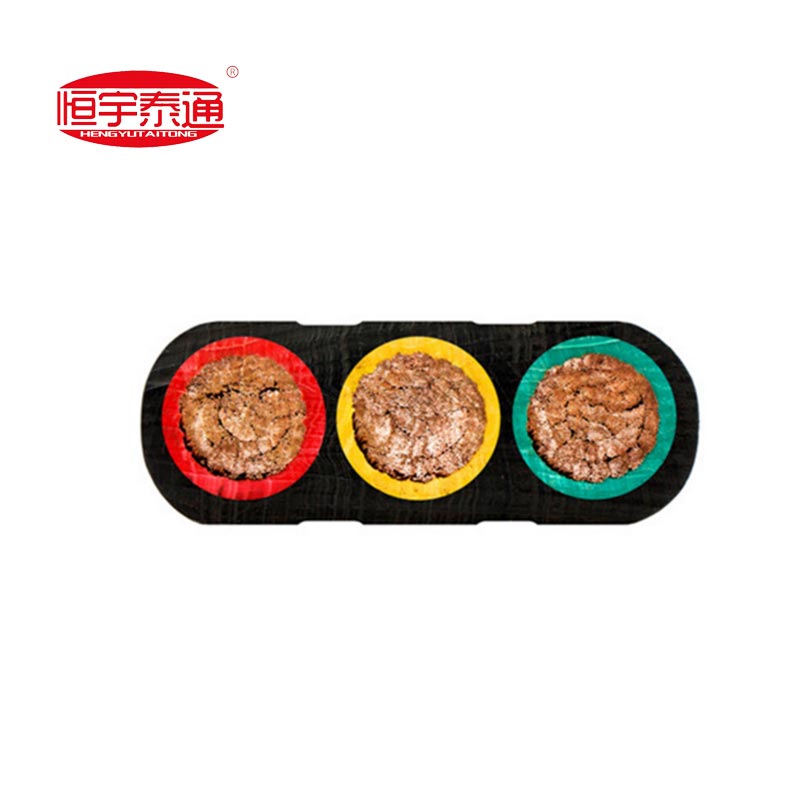

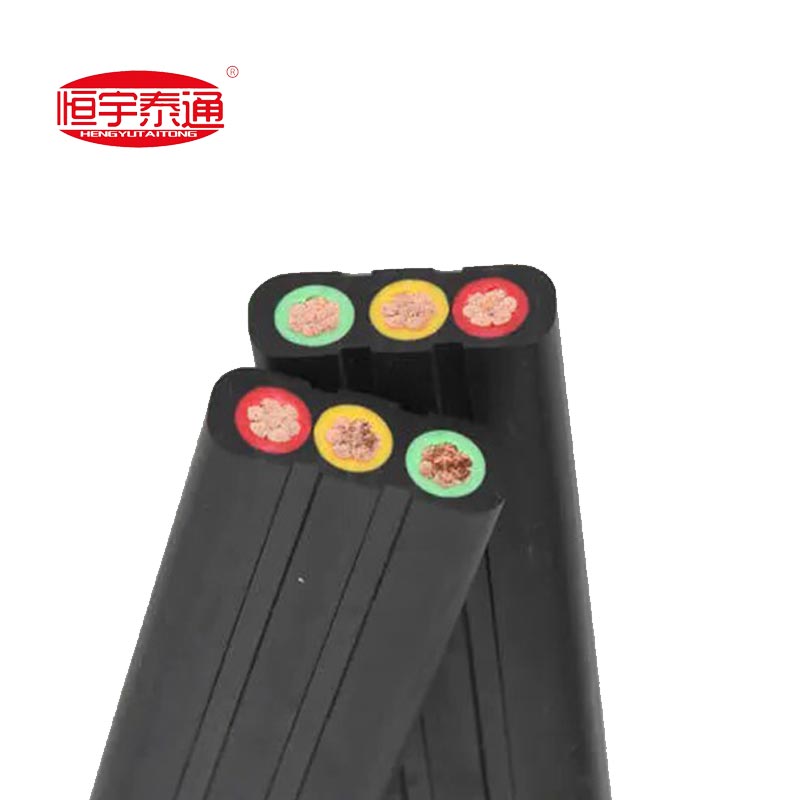

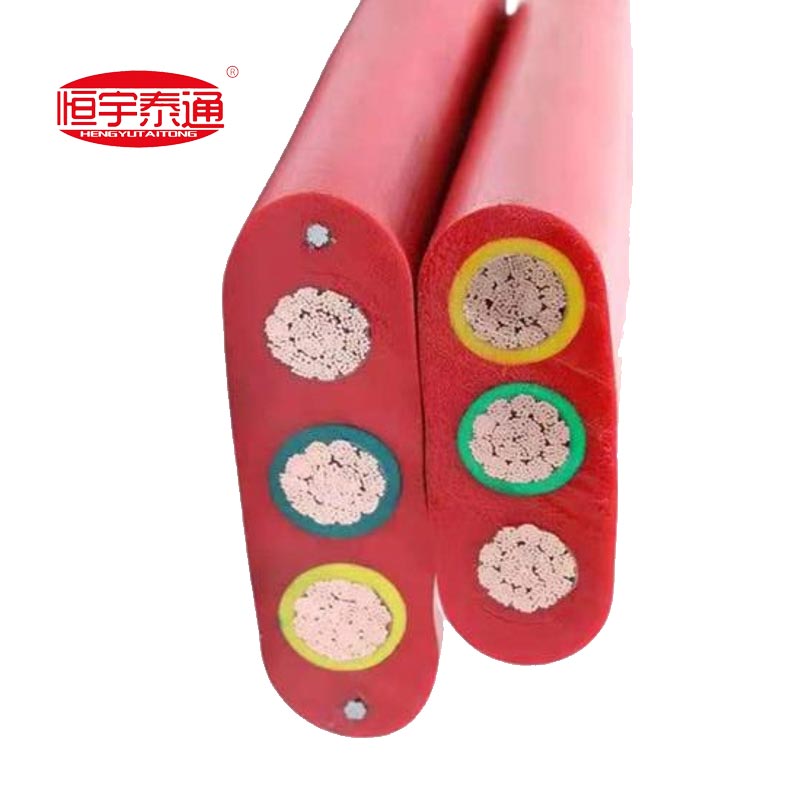

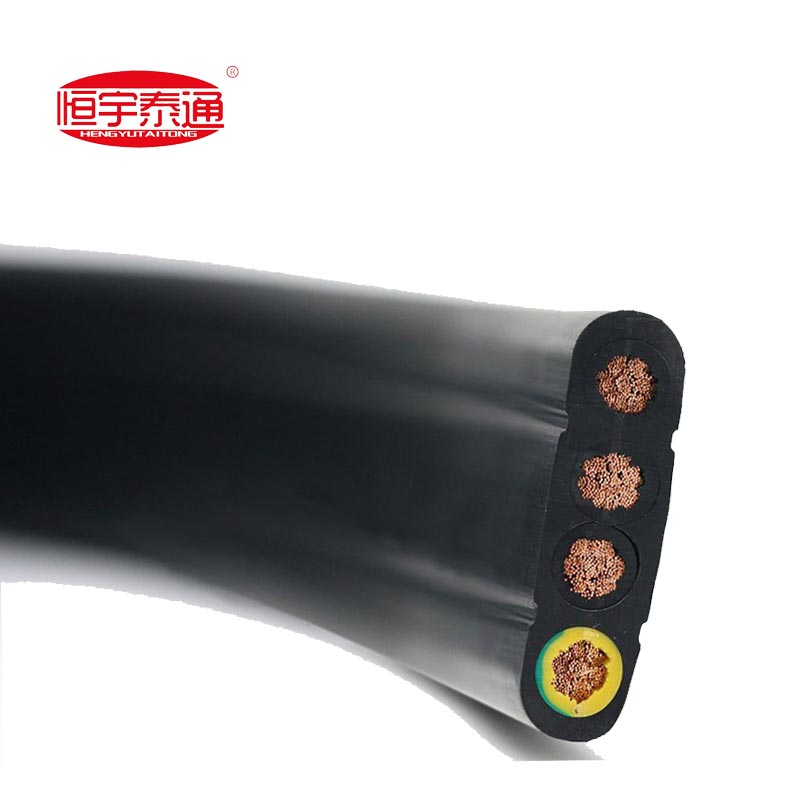

2.2 Konstrukce speciálního plochého kabelu s pryžovým pláštěm
Dirigent: Vícepramenná jemně žíhaná měď, v souladu s IEC 60228 Třída 5/6 nebo VDE 0295 Třída 5; extra jemné prameny pro vysokou flexibilitu.
Izolace: EPR (etylen propylenový kaučuk) nebo speciální směs PVC; barevně kódované nebo očíslované pro identifikaci; zeleno-žlutá pro uzemňovací jádro.
Uspořádání jádra: Paralelní ploché (lineární) nebo quincunciální uspořádání jádra pro kompaktnost a ochranu proti kroucení.
Posílení: Dva galvanizované ocelové dráty zapuštěné na obou stranách pro pevnost v tahu, kritické pro pojezd jeřábu s dlouhým rozpětím.
Stínění: Pocínované měděné opředení s vysokou hustotou (hustota stínění > 80 %) pro odolnost proti elektromagnetickému rušení.
Vnější plášť: Heavy-duty NBR (nitrilkaučuk), CSM (chlorsulfonovaný polyethylen) nebo PUR (polyuretan); odolný proti oleji, otěru, UV záření a solnému spreji.
3.Klíčové výkonové charakteristiky plochého kabelu s pryžovým pláštěm
3.1 Jmenovité napětí: 300/500V, 450/750V, 0,6/1kV (standardní průmyslové třídy).
3.2 Teplotní rozsah: -40°C až +90°C (nepřetržitý provoz); k dispozici na zakázku až do -50 °C nebo až +120 °C.
3.3 Poloměr ohybu: Pevná instalace: 5× tloušťka kabelu; mobilní/cestovní: 8–10× tl.
3.4 Životnost ohýbání: ≥1 000 000 cyklů; modely s vysokou flexibilitou ≥5 000 000 cyklů.
3.5 Mechanická pevnost: Pevnost v tahu ≥50MPa; odolnost proti roztržení ≥25N/mm; odolnost proti oděru ≥5 000 třecích cyklů.
3.6 Odolnost vůči vlivům prostředí: Odolný proti olejům, kyselinám/zásadám, UV odolný, odolný proti solnému spreji; vhodné pro námořní a přístavní prostředí.
3.7 Zpomalení hoření: Vyhovuje IEC 60332-1, VDE 0472-804 část B a UL 94 V-0/VW-1.
3.8 Elektrický výkon: Izolační odpor ≥10MΩ·km při 20°C; zkušební napětí 2 500–3 500 V AC po dobu 5 minut bez poruchy.
4. Aplikovatelné normy
Mezinárodní normy
IEC 60227: Kabely izolované polyvinylchloridem se jmenovitým napětím do 450/750 V včetně.
IEC 60228: Vodiče izolovaných kabelů.
IEC 60332-1: Zkouška izolovaných kabelů v podmínkách požáru – Část 1: Zkouška vertikálního šíření plamene pro jeden izolovaný drát nebo kabel.
VDE 0295: Ohebné měděné vodiče pro kabely.
VDE 0482 / EN 50265-2-1: Specifikace pro flexibilní kabely s pryžovým pláštěm pro všeobecné účely.
CE (LVD/RoHS): Shoda se směrnicí EU o nízkém napětí a omezením nebezpečných látek.
Čínské standardy
GB/T 5023.6: Kabely izolované PVC se jmenovitým napětím do 450/750 V včetně – Část 6: Kabely pro výtahy a ploché kabely pro všeobecné účely.
GB/T 12706: Jmenovité napětí 1kV (Um=1,2kV) až 35kV (Um=40,5kV) extrudované izolační silové kabely a příslušenství.
GB/T 18380.1: Zkouška izolovaných kabelů za podmínek požáru – Část 1: Zkouška vertikálního šíření plamene pro jeden izolovaný drát nebo kabel.
5.Technické parametry
| Parametr | Jednotka | Typická hodnota |
| Jmenovité napětí | V | 300/500, 450/750, 600/1000 |
| Průřez vodiče | mm² | 0,5–10 (ovládání), 16–50 (výkon) |
| Počet jader | – | 2–48 |
| Minimální poloměr ohybu (mobilní zařízení) | × Tloušťka | 8–10 |
| Provozní teplota | °C | -40 až +90 |
| Testovací napětí (AC) | V | 2500–3500 (5 minut) |
| Izolační odolnost (20°C) | MΩ·km | ≥10 |
| Pevnost v tahu (plášť) | MPa | ≥50 |
| Zpomalení hoření | – | IEC 60332-1, UL 94 V-0 |
Podporováno konkurenčními cenami, rozsáhlou výrobní kapacitou, pokročilým výrobním vybavením a tým profesionálních talentů, Taitong Cable Co., Ltd. zaujímá přední postavení v čínském kabelovém průmyslu.
Naše speciální ploché kabely s pryžovým pláštěm se v tuzemsku prodávají již mnoho let a neustále se rozšiřují na mezinárodní trhy, což přispívá ke zlepšení životního prostředí obytných, veřejných a průmyslových standardy vedle civilních a národních projektů a partnerství se zahraničními klienty k vybudování progresivnějšího společnost.
Jako renomovaný čínský výrobce a dodavatel kabelů se můžeme pochlubit týmem pro výzkum a vývoj a přísným dodržováním bezpečnosti a kvalifikační standardy, jako je certifikace ISO, označení CE a certifikace použití min MA. Tyto silné stránky poskytují hmatatelné úspory nákladů a spolehlivé provozní výhody pro zákazníky po celém světě, které se celosvětově rozšířily uznání a důvěru.
Hot Tags: Speciální plochý kabel s pryžovým pláštěm, Čína, výrobce, dodavatel, továrna
