Proč měděné napájecí kabely VN zajišťují spolehlivost sítě

Shrnutí: S rozšiřováním moderního těžkého průmyslu a městské infrastruktury vyžadují sítě vysokého napětí bezprecedentní stabilitu přenosu.Vysokonapěťové silové kabely dimenzované od 6/10 kV do 26/35 kVslouží jako životně důležité tepny vysokozatížených elektrických rozvodů. Tento článek analyzuje kritické konstrukční vrstvy, technické výhody a přísné testovací standardy měděných kabelů středního napětí a vede manažery nákupu infrastruktury k dlouhodobému zabezpečení sítě.

Obsah

1.Úvod

2. Konstrukční vrstvy VN kabelů 6/10 kV až 26/35 kV

3.Proč měděné vodiče excelují ve vysokonapěťových systémech

4. Eliminace podzemních rizik: Štíty a brnění

5.Technická shoda a přizpůsobení továrny

Zavedení

Provozování energetických sítí v rozsahu středního napětí 6 kV až 35 kV představuje značné elektrické namáhání, kterému standardní nízkonapěťová vedení nemohou odolat. Při těchto vysokých potenciálech může jakákoli strukturální nepravidelnost vést ke katastrofickým částečným výbojům. Aby byla zaručena nepřerušená kontinuita pro komunální rozvodny a masivní výrobní zóny, konzultační inženýři neustále specifikují vysoce výkonná středněnapěťová řešení s měděným jádrem.

Jako mezinárodně uznávaný výrobceKabel Taitongvyužívá pokročilé výrobní linky pro vulkanizaci trolejového vedení k dodávání silových kabelů 6/10 kV až 26/35 kV, které překračují globální bezpečnostní rozpětí sítě, a poskytují tak vysoce účinné distribuční možnosti pro výběrová řízení v těžkém průmyslu.

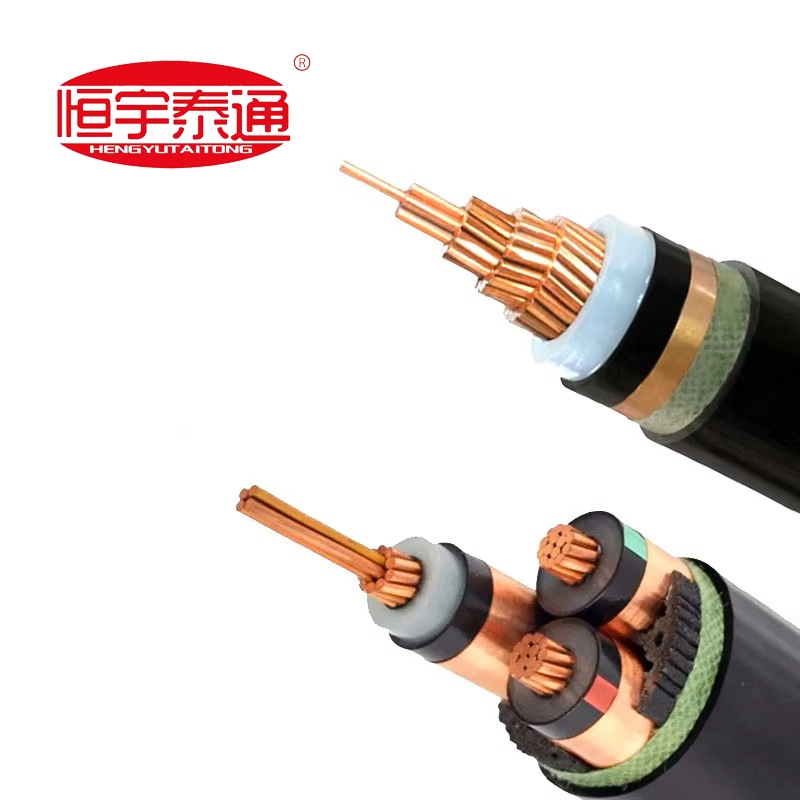

Konstrukční vrstvy VN kabelů 6/10 kV až 26/35 kV

Na rozdíl od nízkonapěťových kabelů vyžadují vysokonapěťové kabely sofistikovanou vrstvu s trojitým vytlačováním, aby se sjednotilo intenzivní vnitřní elektrické pole. Stavební inženýrství zahrnuje několik precizně vyrobených zón:

Dirigent: Vysoce čistá, kruhově zhutněná lanková měď (třída 2) zajišťující maximální vodivost a minimální průměr.

Vnitřní polovodičový štít: Hladká polovodivá vrstva extrudovaná přímo přes vodič, aby se eliminovaly koncentrace elektrického napětí.

Izolace XLPE: Extra čistý zesíťovaný polyetylen, ošetřující vysokonapěťové namáhání až do 90°C nepřetržitého provozu.

Vnější izolační štít: Odizolovatelná nebo lepená polovodivá vrstva, která sjednocuje radiální elektrická pole.

Kovová stínící vrstva: Šroubovitě ovinuté vysoce vodivé měděné pásky nebo měděné dráty navržené pro bezpečný přenos kapacitních nabíjecích proudů a poruchových proudů do země.

Vnější ochranný plášť: Pevný, povětrnostním vlivům odolný plášť z PVC nebo PE s vysokou hustotou navržený tak, aby izoloval kovové stínění od vlhkosti podloží.

Proč měděné vodiče excelují ve vysokonapěťových systémech

Zatímco hliník dominuje místním nízkonapěťovým rozvodům díky nízkým počátečním nákladům, vysoce čistá měď je nesporným standardem pro kritické rozvody vysokého napětí 6 kV až 35 kV z několika klíčových důvodů:

1. Vynikající proudová zatížitelnost: Měď nabízí výrazně nižší elektrický odpor než hliník, což umožňuje jednojádrovým nebo tříjádrovým sestavám přenášet masivní bloky energie přes těsnější podzemní potrubí.

2. Minimalizovaný pokles napětí: Měděná jádra, která jsou nezbytná pro delší průmyslové provozy, dramaticky snižují tepelné ztráty přenosem vedení v delších regionálních rozpětích.

3.Vysoká mechanická pevnost v tahu: Měď odolá extrémním tahovým tahům během složitého rýhování v příkopech nebo hlubinných směrových vrtacích instalacích, čímž eliminuje riziko natažení jádra.

Eliminace podzemních rizik: Štíty a brnění

Nejběžnější hrozbou pro obvody vysokého napětí v zemi je tvorba vodních stromů – jev, kdy mikrodutiny v levné izolaci v kombinaci s vlhkostí pomalu degradují kabel v průběhu času.

Kabel Taitongeliminuje toto riziko použitím ultračistých směsných materiálů a nejmodernější technologie trojité koextruze zesíťování. Překrývající se měděné páskové stínění v kombinaci s volitelným ocelovým drátěným pancířem (SWA) nebo dvojitým ocelovým páskovým pancířem (DSTA) tvoří dvojitou bariéru. Tato bariéra zcela odpuzuje tlak podzemních hornin, infiltraci vlhkosti a degradaci hlodavců, čímž prodlužuje provozní životnost na více než 30 let.

Technická shoda a přizpůsobení továrny

Globální výběrová řízení na infrastrukturu neponechávají žádný prostor pro kompromisy. Vysokonapěťové systémy vyžadují bezchybné provedení konstrukce podložené přísnými certifikacemi pro typové zkoušky.

NaKabel Taitong, neprovozujeme obecný clearingový systém pro hromadné sklady. Každá šarže jednožilových a třížilových vysokonapěťových kabelů, provozovaných na 100% přizpůsobeném výrobním modelu přímo z továrny, je navržena přímo podle konkrétních kusovníků (BOQ) vašeho projektu, požadavků na sledovací systém a místních specifikací prostředí.

Kontaktujte naši technickou jednotku středního napětí ještě dnespro přístup k továrním technickým katalogům, průřezovým návrhovým listům nebo k získání rychlého odhadu nákladů pro vaši regionální síťovou infrastrukturu!
