Proč 0,6/1kV hliníkové pancéřové kabely Power Grids

Shrnutí:Při výstavbě průmyslových parků, sítích pro sběr obnovitelné energie a komerčních distribučních smyčkách je nezbytné vyvážit rozpočty na instalaci a přísnou podzemní ochranu. Pancéřované hliníkové napájecí kabely slouží jako páteř pro nízkonapěťové energetické sítě s přímým uložením. Tento článek rozebírá vnitřní vrstvené inženýrství, ochranné mechanismy s dvojitou ocelovou páskou a cenové výhody, díky nimž jsou vícejádrové hliníkové pancéřové linky prvotřídní specifikací pro zadávání mezinárodních projektů.

Obsah

Zavedení

Strukturální architektura 0,6/1kV vícejádrových pancéřovaných hliníkových kabelů

Double Steel Tape Armor: Zabezpečení běhu nástroje Direct-Buurial

Hliníkové vodiče: Maximalizace návratnosti investic do rozsáhlé infrastruktury

Primární aplikační scénáře v globálních energetických projektech

Factory-Direct Customization and Sourcing Security

Zavedení

Podzemní elektrické napájecí sítě jsou vystaveny neustálému mechanickému nebezpečí. Příkopy s přímým zahrabáváním zažívají drtivé zhutňování půdy, náhodné fyzické údery během výkopových prací a podzemní pronikání hlodavců. Kromě toho v dálkových sekundárních distribučních sítích používání tradičních těžkých měděných kabelů výrazně zvyšuje náklady na suroviny a přepravní režii.

Chcete-li vyřešit tyto technické a rozpočtové problémy,Kabel Taitongvyrábí vysoce výkonné 0,6/1kV vícežilové pancéřované hliníkové napájecí kabely. Naše kabely kombinují vysoce vodivé lankové hliníkové vodiče s odolným kovovým pancířem a poskytují globálním dodavatelům veřejných služeb nekompromisní mechanické zabezpečení a dlouhodobou provozní efektivitu.

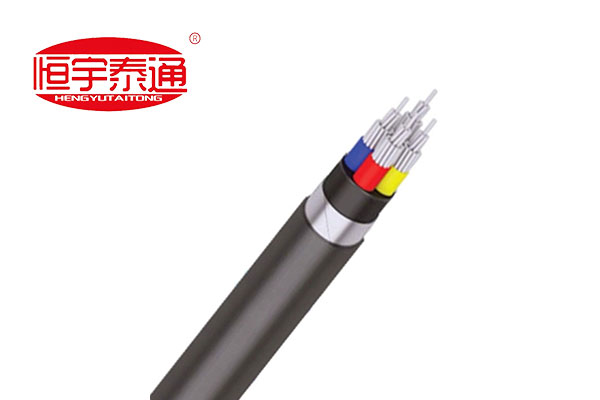

Strukturální architektura 0,6/1kV vícejádrových pancéřovaných hliníkových kabelů

Vícevrstvý průřez hliníkového napájecího kabelu s ocelovou páskou poskytuje kompletní mechanickou a elektrickou ochranu:

Lankové hliníkové vodiče (třída 2):Vyrobeno z vysoce čistých elektrických hliníkových drátů pevně splétaných, aby byla zaručena stabilní proudová kapacita, nízká hmotnost a vysoká spolehlivost připojení svorek.

Barevně odlišená fázová izolace:Prémiová izolace XLPE nebo PVC obalená kolem každého jádra ve standardizovaných barvách (červená, žlutá, modrá atd.) pro zajištění bezchybné identifikace fáze během instalace na místě.

Extrudované vnitřní ložní prádlo / povlak na polštář:Vytvořeno přes sestavu vnitřního jádra pro ochranu fázových izolací před ostrými kovovými hranami během procesu pancéřování.

Double Steel Tape Armor (DSTA):Překrývající se spirálové ocelové pásy ovinuté kolem matrice jádra, aby absorbovaly vysoké radiální tlaky a zabránily fyzickým nástrojům nebo kamenům propíchnout kabel.

Ochranný vnější plášť pro velké zatížení:Plášť z PVC nebo PE odolný vůči oleji, UV stabilizovaný, který zabraňuje pronikání vlhkosti, korozi půdní kyselinou a degradaci životního prostředí.

Double Steel Tape Armor: Zabezpečení běhu nástroje Direct-Buurial

Proč konzultanti infrastruktury specifikujíkabely s ocelovou páskou (DSTA).jako řada YJLV22/VLV22 pro nízkonapěťové sekundární sítě?

1. Eliminace drahých externích vedení:Nepancéřované kabely vyžadují při uložení pod zem těžké PVC nebo betonové potrubí. Pancéřové konstrukce s ocelovou páskou lze pokládat přímo do podzemních výkopů, což drasticky snižuje náklady na stavební výkopy a potrubí.

2. Obrana proti extrémnímu rozdrcení a nárazu:Silný tlak v podloží, sedání hornin nebo vozidla projíždějící nad hlavou mohou deformovat měkkou plastovou kabeláž. Dvojité ocelové pásky absorbují fyzický náraz, zachovávají integritu strukturálního jádra a zabraňují mezifázovému zkratu.

3. Ochrana proti podzemním škůdcům:Termiti, gophery a hlodavci pravidelně žvýkají standardní polymerní povlaky. Neprostupná kovová ocelová bariéra zabraňuje biologickému poškození a prodlužuje životnost podzemní sítě na více než 30 let.

Hliníkové vodiče: Maximalizace návratnosti investic do rozsáhlé infrastruktury

Rozpočty na suroviny diktují proveditelnost projektu. Využitílankové hliníkové vodičemísto mědi přináší rozhodující ekonomické výhody:

Výrazné úspory nákladů:Hliník poskytuje výjimečnou vodivost za dolar, což umožňuje dodavatelům EPC výrazně snížit náklady na kabelový materiál na rozsáhlé distribuční míle.

Lehčí manipulační hmotnost:Snížená hmotnost hliníku zjednodušuje tahání kabelových žlabů, snižuje pracovní dobu při instalaci a snižuje náklady na přepravu kontejnerů při zámořských dodávkách.

Primární aplikační scénáře v globálních energetických projektech

Díky vyváženosti síly, ochrany a cenové dostupnosti jsou pancéřované hliníkové řady Taitong Cable široce používány ve velkých mezinárodních projektových výběrových řízeních:

Solární a větrné elektrárny:Přeprava nízkonapěťového výstupu z invertorových stanic do zvyšovacích transformátorových jednotek přes rozsáhlé venkovní terény.

Průmyslové komplexy a chemické závody:Vedení sekundární energie podél venkovních kabelových žlabů a podzemních kanálů vystavených zatížení těžkými stroji.

Komerční a rezidenční vedlejší sítě:Připojování hlavních trafostanic k jednotlivým stavebním rozvodnicím v rozšiřující se příměstské zástavbě.

Factory-Direct Customization and Sourcing Security

Mezinárodní zadávání veřejných zakázek na infrastrukturu povoluje nulovou toleranci izolačních dutin nebo mezer v pancéřování. Každá výrobní šarže musí splňovat platné mezinárodní normy, včetně IEC 60502-1 a BS 5467.

NaKabel Taitong, podporujeme realizaci vašeho projektu prostřednictvím 100% přizpůsobeného výrobního modelu přímo z výroby. Neposouváme předem vyrobené, stárnoucí položky odbavení skladu. Místo toho vyrábíme na zakázku každou dávku pancéřovaných hliníkových napájecích kabelů, aby byly přímo v souladu s přesným kusovníkem (BOQ) vašeho projektu – kalibrujeme průřezy vodičů (16 mm2 až 500 mm2), vícežilové kombinace (3-žilové, 4-žilové, 3+1, 4+1, 3+2), tloušťku pancéřování podle vašich místních požadavků na vnější plášť.

Kontaktujte naši divizi energetiky ještě dnesnárokovat si certifikáty o autorizovaném typovém testu, zakázkové rozměrové plány nebo obdržet expresní, z výroby přímou kalkulaci nákladů pro nadcházející výběrové řízení na sítě!
