Proč 4jádrové pancéřované hliníkové kabely Napájecí sítě

Shrnutí: Při rozšiřování průmyslových sítí, sběrných sítí solárních elektráren a distribučních sítí komerčních budov je klíčovou technickou prioritou vyvážení trvanlivosti přímého zakopání s omezenými rozpočty na nákup. 4-žilové pancéřované hliníkové napájecí kabely (řada YJLV22 / 0,6/1kV) slouží jako vysoce spolehlivé přenosové řešení pro nízkonapěťové sekundární sítě. Tento technický článek analyzuje vícevrstvý design, mechaniku pancéřování s dvojitou ocelovou páskou a cenové výhody, díky kterým jsou čtyřžilové hliníkové napájecí kabely nejlepší volbou pro mezinárodní výběrová řízení na infrastrukturu.

Obsah

Zavedení

Strukturální architektura 4jádrových pancéřovaných hliníkových kabelů

Double Steel Tape Armor: Hlídání běhů nástroje Direct-Buurial

4jádrový design: Zefektivnění třífázového nízkonapěťového napájení

Cenové výhody lankových hliníkových vodičů

Primární aplikační scénáře v regionálních energetických sítích

Factory-Direct Customization and Sourcing Security

Zavedení

Podzemní rozvody nízkého napětí jsou vystaveny velké fyzické zátěži. Podzemní příkopy vystavují nepancéřované kabely pohybu půdy, zhutňovacím silám, ostrým skalním hranám a potenciálnímu vniknutí hlodavců. Specifikace měděných vodičů na dlouhé distribuční rozpětí navíc podstatně zvyšuje náklady na suroviny a náklady na dopravu.

K vyřešení těchto instalačních překážek vyrábí Taitong Cable prémiové 0,6/1kV čtyřžilové ocelové páskové pancéřované hliníkové napájecí kabely. Spojením vysoce vodivých lankových hliníkových vodičů s robustním dvojitým ocelovým páskovým pancéřováním poskytují naše kabely spolehlivou mechanickou pevnost a nepřetržitou dodávku energie pro globální dodavatele veřejných služeb.

Strukturální architektura 4jádrových pancéřovaných hliníkových kabelů

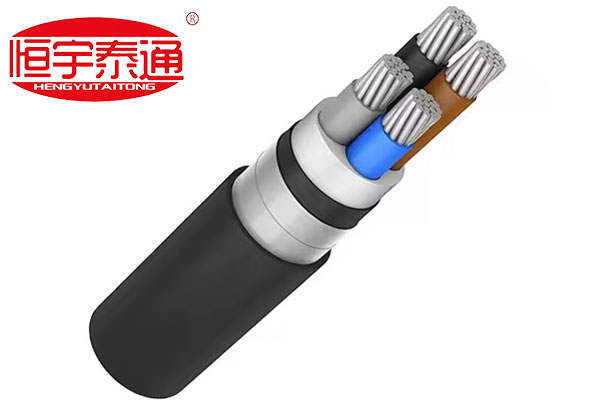

Detailní pohled na průřez čtyřžilového pancéřovaného hliníkového napájecího kabelu ilustruje jeho vrstvenou konstrukci postavenou pro náročné podzemní podmínky:

Kompaktní lankové hliníkové vodiče: Jsou vyrobeny z vysoce čistých elektrických hliníkových drátů pevně splétaných k nižšímu průměru kabelu při zajištění optimální elektrické vodivosti.

Barevně kódovaná izolace XLPE/PVC:Barevně odlišená izolace fází (např. hnědá, modrá, černá, šedá) umožňující přesnou identifikaci fáze a zjednodušené připojení svorek během instalace na místě.

Extrudované vnitřní povlečení:Hladká vnitřní vrstva ochranného polštáře obalená přes sestavený svazek jádra, aby se zabránilo poškození pancíře třením.

Double Steel Tape Armor (DSTA):Překrývající se spirálové ocelové pancéřové pásky bezpečně omotané kolem vnitřního lože, absorbující těžké vnější nárazy a radiální tlak.

Vnější plášť odolný vůči povětrnostním vlivům:Odolný vnější plášť z PVC nebo PE stabilizovaný proti UV záření, odolný proti půdní vlhkosti, kyselé korozi a povrchovému oděru.

Double Steel Tape Armor: Hlídání běhů nástroje Direct-Buurial

Proč projektoví konzultanti a EPC dodavatelé specifikují dvojité ocelové páskové pancéřování (DSTA) pro podzemní kabelové instalace?

1. Kompatibilita s přímým pohřbem:Pancéřované kabely eliminují potřebu drahých externích trubek z PVC nebo betonu, umožňují přímou instalaci do otevřených zemních příkopů a snižují celkové náklady na civilní výstavbu.

2. Extrémní odolnost proti rozdrcení a nárazu:Sedání podloží a těžká vozidla projíždějící nad nimi působí nepřetržitou vertikální silou. Dvojité ovinutí ocelovou páskou chrání vnitřní vodiče před deformací a fyzickým proražením.

3. Ochrana proti podzemním škůdcům:Hlodavci a hrabaví škůdci často žvýkají měkké vnější polymery. Vrstva ocelové pásky vytváří neprostupnou fyzickou bariéru, která prodlužuje životnost linky na více než 30 let.

4jádrový design: Zefektivnění třífázového nízkonapěťového napájení

4jádrová konfigurace je speciálně navržena pro třífázové čtyřvodičové distribuční sítě (3 Ph+N):

Vyvážené rozdělení fází:Pojme tři fázové vodiče spolu s nulovým vodičem plné velikosti v jediném kabelovém svazku.

Zjednodušené rozvržení:Snižuje pracnost při kladení kabelů a požadavky na prostor kabelových žlabů ve srovnání s vedením více jednožilových kabelů.

Cenové výhody lankových hliníkových vodičů

Ceny surovin významně ovlivňují životaschopnost infrastruktury. Použití lankových hliníkových vodičů namísto měděných přináší jasné ekonomické výhody:

Značné kapitálové úspory:Hliník poskytuje vynikající přenosovou kapacitu za zlomek nákladů na materiál mědi, což umožňuje dodavatelům natáhnout projektové rozpočty na delší distribuční vzdálenosti.

Snížená přepravní a manipulační hmotnost:Nízká hmotnost hliníku zjednodušuje tahání kabelových žlabů, snižuje pracovní dobu při instalaci a optimalizuje nakládání kontejnerů pro zámořskou přepravu.

Primární aplikační scénáře v regionálních energetických sítích

Díky své strukturální odolnosti a vysoké nákladové efektivitě jsou 4jádrové pancéřované hliníkové linky Taitong Cable široce uváděny v globálních výběrových řízeních:

Sběrné sítě solárních a větrných farem:Přeprava nízkonapěťového střídavého proudu ze stupňovitých transformátorů do hlavních distribučních uzlů přes rozlehlá solární pole.

Průmyslové a obchodní komplexy:Vedení podzemních hlavních napáječů spojujících hlavní napájecí transformátory s továrními distribučními panely.

Nabídky na rozšíření předměstské sítě:Nahrazení křehkých venkovních vedení pohřbenými pancéřovými sítěmi, aby se zabránilo výpadkům elektřiny v rostoucích obytných zónách v důsledku počasí.

Factory-Direct Customization and Sourcing Security

Veřejné zakázky ponechávají nulový prostor pro izolační dutiny, odchylky vodičů nebo mezery v pancéřování. Globální smlouvy o nákupu vyžadují přísné dodržování uznávaných parametrů, včetně IEC 60502-1 a BS 5467.

NaKabel Taitong, podporujeme realizaci vašeho projektu prostřednictvím 100% přizpůsobeného výrobního modelu přímo z výroby. Neposouváme předem vyrobené, stárnoucí položky odbavení skladu. Namísto toho vyrábíme každou dávku čtyřžilových pancéřovaných hliníkových kabelů na zakázku tak, aby byly přímo v souladu s přesným kusovníkem (BOQ) vašeho projektu – kalibrujeme průřezy vodičů (16 mm2 až 500 mm2), tloušťku izolace, parametry pancéřování a materiály vnějšího pláště tak, aby splňovaly místní národní normy pro rozvodné sítě.

Kontaktujte naši divizi inženýrství silových kabelů ještě dnes a vyžádejte siověřené protokoly o typových zkouškách, zakázkové rozměrové výkresy nebo expresní, přímo z výroby přímá cenová nabídka pro vaši nadcházející nabídku na napájení!
