NYY Nízkonapěťový měděný vodič s PVC izolací napájecí kabel

Taitong Cable, založená v roce 2002, je předním výrobcem nízkonapěťových měděných vodičů PVC izolovaných silových kabelů v Číně. Společnost se sídlem v Hejian, provincie Hebei, pokrývá plochu 70 000 m2 se základním kapitálem 1 miliardy RMB Po více než 20 letech stabilního růstu3 a výrobních poboček Taitong nyní udržují čtyři pobočky v Taitongu0 zajistit efektivní zákaznický servis.

Odeslat dotaz

Popis výrobku

1. Představení produktu

Napájecí kabel Taitong se jmenovitým napětím, kompatibilní se jmenovitým provozním napětím 1KV (Um=1,2KV) a 3KV (Um=3,6KV), 0,6/1kV NYY Cu/PVC/PVC Nízkonapěťové měděné vodiče s PVC izolací napájecí kabely budou nejlepší volbou pro nízkonapěťové energetické systémy, infrastrukturu a rozvodné sítě, komerční zařízení. PVC izolovaný napájecí kabel s PVC pláštěm, hliníkový vodičový PVC/PVC kabel, PVC/PVC ocelový páskový pancéřový kabel, hliníkový PVC/PVC ocelový páskový pancéřový kabel, měděný SWA pancéřový napájecí kabel vyrobený z požadovaných materiálů vodičů, izolačních vrstev a pláště, které vykazují vynikající výkonnostní vlastnosti včetně dlouhé životnosti a dlouhé životnosti bezpečný, spolehlivý provoz.

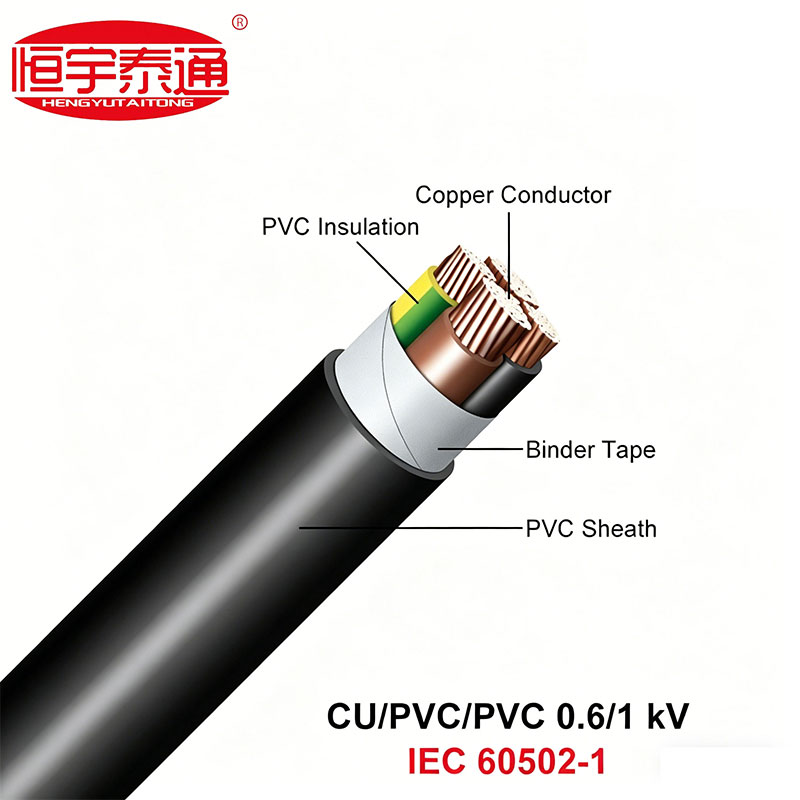

Poznámka: Obrázek ukazuje obecnou kategorii napájecích kabelů, zatímco název odkazuje na konkrétní specifikaci.

Nabízíme celou řadu modelů napájecích kabelů, pro více možností nás prosím kontaktujte.

0,6/1kV NYY Kabel GB:VV - IEC:Cu/PVC/PVC

2. Specifikace produktu

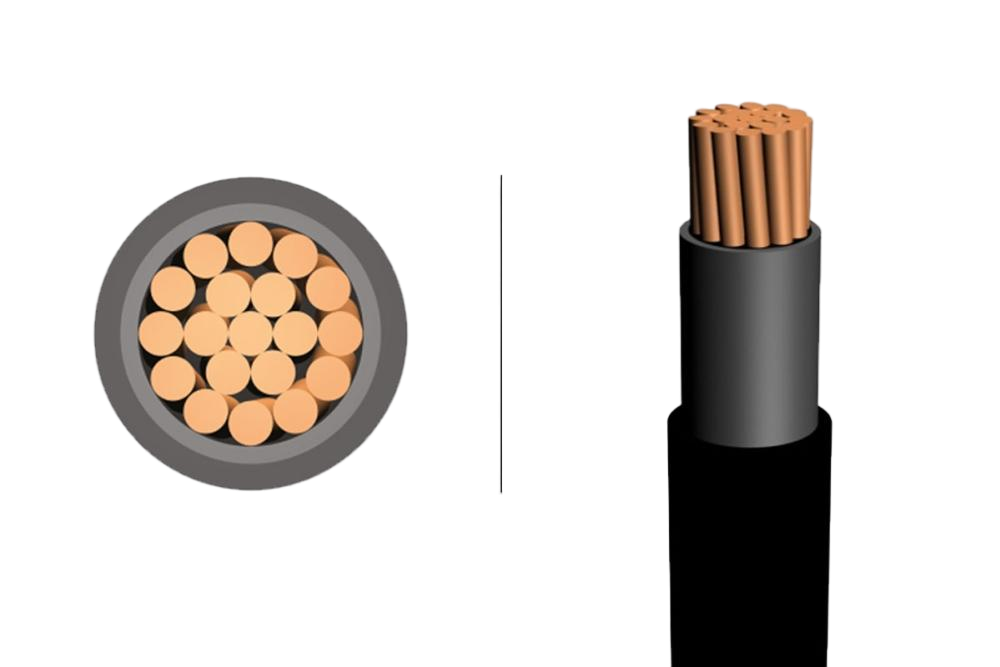

0,6/1kV-1 žilový měděný vodič Napájecí kabel s PVC izolací
Počet jader a jmenovitý průřez	Tloušťka izolace	Tloušťka pláště	Přibl. celkový průměr	Přibl. hmotnost	Max. DC odpor vodiče (20℃)	Proudová zatížitelnost
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Ve vzduchu (A)	V zemi (A)
1X10	1.0	1.4	8.6	159	1.83	55	84
1X16	1.0	1.4	9.6	225	1.15	74	110
1X25	1.2	1.4	11.2	321	0.727	95	135
1X35	1.2	1.4	12.2	418	0.524	115	165
1X50	1.4	1.4	13.6	552	0.387	140	195
1X70	1.4	1.4	15.5	754	0.268	180	240
1X95	1.6	1.5	17.7	1020	0.193	220	290
1X120	1.6	1.5	19.1	1268	0.153	255	325
1X150	1.8	1.6	21	1584	0.124	295	370
1X185	2.0	1.7	23.3	1942	0.0991	340	420
1X240	2.2	1.8	26.2	2514	0.0754	405	485
1x300	2.4	1.9	29	3127	0.0601	470	550
1x400	2.6	2	32.3	4054	0.047	550	630
1x500	2.8	2.1	36.2	5164	0.0366	635	715
1X630	2.8	2.2	40	6431	0.0283	735	820
0,6/1kV-2 žilový měděný vodič Napájecí kabel s PVC izolací
Počet jader a jmenovitý průřez	Tloušťka izolace	Tloušťka pláště	Přibl. celkový průměr	Přibl. hmotnost	Max. DC odpor vodiče (20℃)	Proudová zatížitelnost
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Ve vzduchu (A)	V zemi (A)
2X2,5	0.8	1.8	10.9	149	7.41	25	-
2X4	1	1.8	12.7	228	4.61	33	-
2X6	1	1.8	13.7	278	3.08	42	-
2X10	1	1.8	16.2	380	1.83	58	84
2X16	1	1.8	18.4	530	1.15	76	110
2X25	1.2	1.8	21.7	754	0.727	98	140
2X35	1.2	1.8	23.0	962	0.524	120	175
2X50	1.4	1.8	26.4	1274	0.387	145	205
2X70	1.4	1.9	29.7	1724	0.268	185	255
2X95	1.6	2.0	34.2	2333	0.193	230	305
2X120	1.6	2.1	37.2	2886	0.153	265	350
2X150	1.8	2.2	41.2	3601	0.124	305	390
2X185	2	2.4	45.5	4415	0.0991	350	440
0,6/1kV-3 žilový měděný vodič Napájecí kabel s PVC izolací
Počet jader a jmenovitý průřez	Tloušťka izolace	Tloušťka pláště	Přibl. celkový průměr	Přibl. hmotnost	Max. DC odpor vodiče (20℃)	Proudová zatížitelnost
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Ve vzduchu (A)	V zemi (A)
3X2,5	0.8	1.8	11.4	184	7.41	21	-
3X4	1.0	1.8	13.3	263	4.61	28	-
3X6	1.0	1.8	14.5	337	3.08	36	-
3X10	1.0	1.8	17.1	495	1.83	49	72
3X16	1.0	1.8	19.5	703	1.15	66	94
3X25	1.2	1.8	23.1	1010	0.727	84	120
3X35	1.2	1.8	24.5	1311	0.524	100	145
3X50	1.4	1.8	28.2	1746	0.387	125	175
3X70	1.4	1.9	31.8	2390	0.268	160	210
3X95	1.6	2.1	36.6	3247	0.193	195	255
3X120	1.6	2.2	39.9	4034	0.153	235	295
3X150	1.8	2.3	44.2	5044	0.124	260	330
3X185	2	2.5	48.8	6191	0.0991	305	370
3X240	2.2	2.7	55.0	8031	0.0754	360	425
3X300	2.4	2.8	60.8	9989	0.0601	410	480

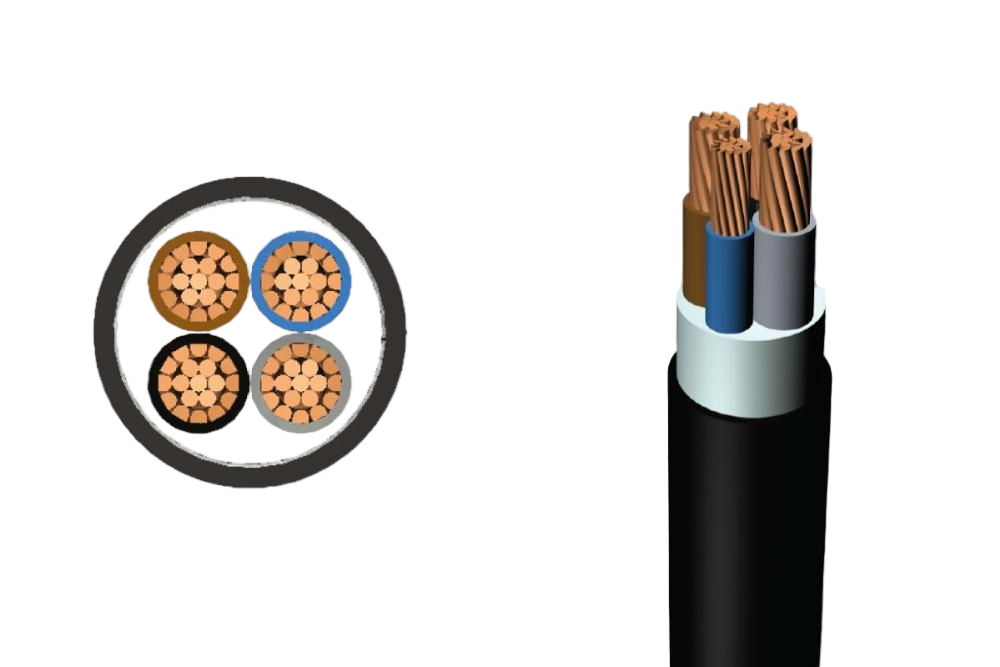

0,6/1kV-4 žilový měděný vodič Napájecí kabel s PVC izolací
Počet jader a jmenovitý průřez	Tloušťka izolace	Tloušťka pláště	Přibl. celkový průměr	Přibl. hmotnost	Max. DC odpor vodiče (20℃)	Proudová zatížitelnost
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Ve vzduchu (A)	V zemi (A)
4X2,5	0.8	1.8	12.3	223	7.41	21	-
4X4	1	1.8	14.4	325	4.61	28	-
4X6	1	1.8	15.7	421	3.08	36	-
4X10	1	1.8	18.7	624	1.83	49	72
4X16	1	1.8	21.3	895	1.15	66	94
4X25	1.2	1.8	25.3	1293	0.727	84	120
4X35	1.2	1.8	26.9	1690	0.524	100	145
4X50	1.4	1.9	31.2	2271	0.387	125	175
4X70	1.4	2.0	35.3	3117	0.268	160	210
4X95	1.6	2.2	40.7	4241	0.193	195	255
4X120	1.6	2.3	44.3	5276	0.153	235	295
4X150	1.8	2.5	49.2	6603	0.124	260	330
4X185	2	2.6	54.4	8111	0.0991	305	370
4X240	2.2	2.9	61.3	10531	0.0754	360	425
4X300	2.4	3.1	67.8	13109	0.0601	410	480
0,6/1kV-5 žilový měděný vodič Napájecí kabel s PVC izolací
Počet jader a jmenovitý průřez	Tloušťka izolace	Tloušťka pláště	Přibl. celkový průměr	Přibl. hmotnost	Max. DC odpor vodiče (20℃)	Proudová zatížitelnost
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Ve vzduchu (A)	V zemi (A)
5X2,5	0.8	1.8	13.3	274	7.41	21	-
5X4	1	1.8	15.6	397	4.61	28	-
5X6	1	1.8	17.1	508	3.08	36	-
5X10	1	1.8	20.4	768	1.83	49	72
5X16	1	1.8	23.4	1095	1.15	66	94
5X25	1.2	1.8	27.9	1589	0.727	84	120
5X35	1.2	1.9	29.7	2091	0.524	100	145
5X50	1.4	2.0	34.6	2818	0.387	125	175
5X70	1.4	2.2	39.2	3873	0.268	160	210
5X95	1.6	2.3	45.2	5275	0.193	195	255
5X120	1.6	2.5	49.3	6567	0.153	235	295
5X150	1.8	2.6	54.8	8222	0.124	260	330
5X185	2	2.8	60.5	10104	0.0991	305	370
5X240	2.2	3.1	68.3	13124	0.0754	360	425
5X300	2.4	3.3	75.5	16342	0.0601	410	480
0,6/1kV-3+1 žilový měděný vodič Napájecí kabel s PVC izolací
Počet jader a jmenovitý průřez	Tloušťka izolace	Tloušťka pláště	Přibl. celkový průměr	Přibl. hmotnost	Max. DC odpor vodiče (20℃)	Proudová zatížitelnost
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Ve vzduchu (A)	V zemi (A)
34+12,5	1,0/0,8	1.8	13.9	500	4,61/7,41	28	-
36+14	1,0/1,0	1.8	15.4	397	3,08/4,61	36	-
310+16	1,0/1,0	1.8	18.0	573	1,83/3,08	49	72
316+110	1,0/1,0	1.8	20.7	827	1,15/1,83	66	94
325+116	1,2/1,0	1.8	24.4	1219	0,727/1,15	84	120
335+116	1,2/1,0	1.8	25.6	1502	0,524/1,15	100	145
350+125	1,4/1,2	1.9	29.8	2042	0,387/0,727	125	175
370+135	1,4/1,2	2.0	33.3	2784	0,268/0,524	160	210
395+150	1,6/1,4	2.1	38.4	3761	0,193/0,387	195	255
3120+170	1,6/1,4	2.2	42.2	4748	0,153/0,268	235	295
3150+170	1,8/1,4	2.4	45.9	5638	0,124/0,268	260	330
3185+195	2,0/1,6	2.5	51.0	7166	0,0991/0,193	305	370
3240+1120	2,2/1,6	2.7	57.2	9193	0,0754/0,153	360	425
3300+1150	2,4/1,8	2.9	63.3	11452	0,0601/0,124	410	480
0,6/1kV-4+1 žilový měděný vodič Napájecí kabel s PVC izolací
Počet jader a jmenovitý průřez	Tloušťka izolace	Tloušťka pláště	Přibl. celkový průměr	Přibl. hmotnost	Max. DC odpor vodiče (20℃)	Proudová zatížitelnost
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Ve vzduchu (A)	V zemi (A)
44+12,5	1,0/0,8	1.8	15.2	365	4,61/7,41	28	-
46+14	1,0/1,0	1.8	16.8	484	3,08/4,61	36	-
410+16	1,0/1,0	1.8	19.7	707	1,83/3,08	49	72
416+110	1,0/1,0	1.8	22.8	1026	1,15/1,83	66	94
425+116	1,2/1,0	1.8	27.0	1505	0,727/1,15	84	120
435+116	1,2/1,0	1.8	28.4	1883	0,524/1,15	100	145
450+125	1,4/1,2	2.0	33.2	2587	0,387/0,727	125	175
470+135	1,4/1,2	2.1	37.3	3525	0,268/0,524	160	210
495+150	1,6/1,4	2.3	43.1	4848	0,193/0,387	195	255
4120+170	1,6/1,4	2.4	47.3	6063	0,153/0,268	235	295
4150+170	1,8/1,4	2.5	51.6	7224	0,124/0,268	260	330
4185+195	2,0/1,6	2.7	57.5	9126	0,0991/0,193	305	370
4240+1120	2,2/1,6	3.0	64.5	11778	0,0754/0,153	360	425
4300+1150	2,4/1,8	3.2	71.4	14645	0,0601/0,124	410	480
0,6/1kV-3+2 žilový měděný vodič Napájecí kabel s PVC izolací
Počet jader a jmenovitý průřez	Tloušťka izolace	Tloušťka pláště	Přibl. celkový průměr	Přibl. hmotnost	Max. DC odpor vodiče (20℃)	Proudová zatížitelnost
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Ve vzduchu (A)	V zemi (A)
34+22,5	1,0/0,8	1.8	14.7	341	4,61/7,41	28	-
36+24	1,0/1,0	1.8	16.5	461	3,08/4,61	36	-
310+26	1,0/1,0	1.8	19.0	657	1,83/3,08	49	72
316+210	1,0/1,0	1.8	22.2	959	1,15/1,83	66	94
325+216	1,2/1,0	1.8	26.0	1399	0,727/1,15	84	120
335+216	1,2/1,0	1.8	27.0	1680	0,524/1,15	100	145
350+225	1,4/1,2	1.9	32.0	2331	0,387/0,727	125	175
370+235	1,4/1,2	2.0	35.4	3162	0,268/0,524	160	210
395+250	1,6/1,4	2.2	41.0	4318	0,193/0,387	195	255
3120+270	1,6/1,4	2.3	45.3	5498	0,153/0,268	235	295
3150+270	1,8/1,4	2.4	48.5	6379	0,124/0,268	260	330
3185+295	2,0/1,6	2.6	54.4	8168	0,0991/0,193	305	370
3240+2120	2,2/1,6	2.8	60.7	10462	0,0754/0,153	360	425
3300+2150	2,4/1,8	3.0	67.2	12956	0,0601/0,124	410	480

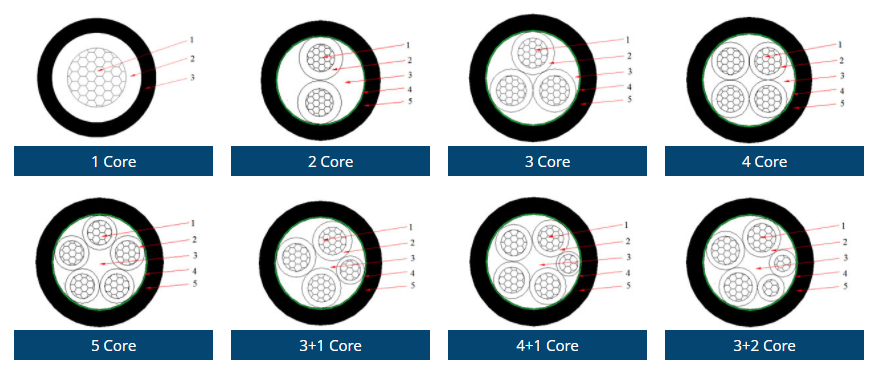

Struktura produktu:

Vodič (CU): Hladká žíhaná měď, typicky splétaná (třída 2) pro flexibilitu a vodivost, i když pro menší velikosti lze použít plné vodiče (třída 1).

Izolace (PVC): Primární vrstva polyvinylchloridu (PVC) chrání každé jednotlivé jádro.

Plášť (PVC): Vnější vrstva z PVC poskytuje finální ochranný plášť proti vlhkosti, chemikáliím a oděru.

Jmenovité napětí: Jmenovité pro 600V (fáze-zem) a 1000V (fáze-fáze).

3. Referenční standard

Klíčové odpovídající mezinárodní standardy

IEC 60228Dirigenti

IEC 60502-1Silové kabely s extrudovanou izolací a jejich příslušenství pro jmenovitá napětí od 1kV(Um=1,2kV) do 35kV(Um=40,5kV) – Část 1: Kabely pro jmenovitá napětí 1kV(Um=1,2kV) a 3 kV(Um=3,6kV)

4. Vlastnosti a použití produktu

Nízkonapěťové napájecí kabely s měděným vodičem a PVC izolací jsou určeny pro pevnou instalaci, kde nehrozí významné mechanické poškození:

Obytné a komerční: Vnitřní elektroinstalace, potrubní systémy a hlavní napájecí zdroje pro motory HVAC nebo výtahů.

Průmyslový: Napájení motorů, spínacích zařízení a ovládacích panelů v závodech.

Infrastruktura: Městské elektrické sítě, pouliční osvětlení a instalace v kabelovodech nebo tunelech.

Prostředí: Vhodné pro vnitřní i venkovní použití a lze jej položit přímo do země nebo do betonu

5. Výrobní kapacita

Taitong Cable je přední výrobce specializující se na velkosériovou výrobu vysoce kvalitních elektrických vodičů a silových kabelů. Jsme vybaveni pokročilými výrobními a testovacími zařízeními a poskytujeme celou řadu kabelových produktů navržených tak, aby splňovaly přísné požadavky globální infrastruktury a průmyslových projektů.

6.Cenové zvýhodnění

Taitong poskytuje vysoce konkurenceschopné ceny nízkonapěťových měděných vodičů s PVC izolací napájecích kabelů prostřednictvím rozsáhlé výroby a zjednodušeného globálního dodavatelského řetězce. Využitím přímého továrního prodeje eliminujeme přirážky za prostředníky a předáváme významné úspory nákladů našim klientům v průmyslových a infrastrukturních sektorech.

7.Environmentální filozofie Taitong Cable

Taitong Cable se věnuje výrobě a dodávkám vysoce kvalitních, ekologických kabelových produktů a zároveň podporuje udržitelný, nízkouhlíkový průmyslový ekosystém. Přísně dodržujeme výrobní procesy v souladu s životním prostředím, aktivně využíváme recyklovatelné materiály a neustále snižujeme emise uhlíku a průmyslový odpad v souladu s normami ISO 14001.

Naším závazkem je poskytovat spolehlivá a udržitelná kabelová řešení, která podporují globální ekologické cíle a urychlují ekologickou transformaci kabelového průmyslu.
