Proč stíněné řídicí kabely zabraňují EMI šumu

Shrnutí:V automatizovaných výrobních závodech, elektrárnách a komplexních zpracovatelských zařízeních vedou řídicí vedení vedle silných elektrických vedení a vytvářejí intenzivní elektromagnetická pole.Stíněné ovládací kabely proti rušeníslouží jako spolehlivý nervový systém těchto operací. Tento článek rozebírá vícevrstvou materiálovou architekturu, mechaniku potlačení elektromagnetického rušení (EMI) a výhody stínění, díky kterým jsou prémiové ovládací kabely kritické pro moderní průmyslovou automatizaci.

Obsah

Zavedení

Strukturální anatomie stíněných kabelů proti rušení

Proč je pletené stínění životně důležité proti průmyslovému hluku

Kritické aplikační scénáře v automatizovaném inženýrství

Přímá shoda z výroby a zakázkové objednávání

Zavedení

Jak průmyslové závody integrují chytřejší automatizované systémy, hustota elektronických zařízení exponenciálně roste. Toto prostředí s vysokou hustotou generuje obrovské množství elektromagnetického rušení (EMI) a vysokofrekvenčního rušení (RFI). Bez adekvátního stínění se mohou nízkonapěťové řídicí signály odesílané do programovatelných logických řídicích jednotek (PLC), senzorů a akčních členů snadno poškodit, což vede k chybným údajům o stroji, systémovým chybám nebo nebezpečným nouzovým vypnutím.

Chcete-li zabezpečit kritické automatické signály,Kabel Taitongvyrábí odolné stíněné kontrolní kabely proti rušení. Tato řídicí vedení, která kombinují vysoce flexibilní vodiče s hustým kovovým stíněním, zajišťují bezchybný přenos signálu v silně narušených průmyslových zónách po celém světě.

Strukturální anatomie stíněných kabelů proti rušení

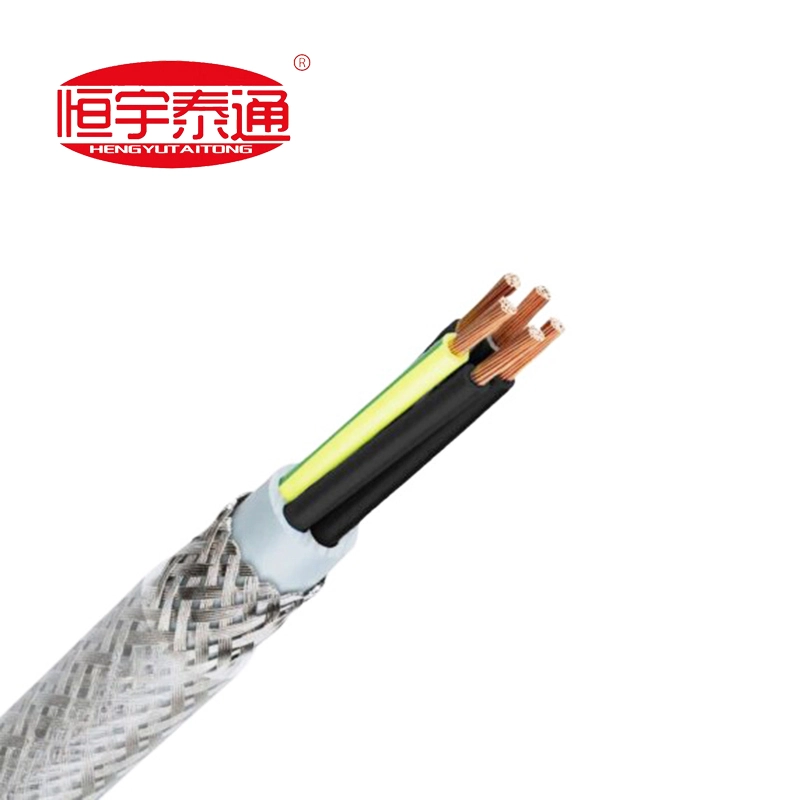

Vnitřní konfigurace standardního ovládacího kabelu je navržena vrstva po vrstvě pro oddělení vnějšího šumu od vnitřních měděných vodičů:

Vysoce čisté měděné vodiče: Skládá se z vícežilových, jemně spletených hladkých měděných drátů, které poskytují maximální elektrickou vodivost a vynikající flexibilitu pro těsné vedení uvnitř ovládacích panelů.

Barevně odlišená izolace: Prémiová izolační směs z PVC nebo XLPE s výrazným barevným kódováním (včetně standardního zeleno-žlutého zemnícího vodiče) pro přímou identifikaci svorek a bezpečnost během instalace.

Vnitřní ložní prádlo / vrstva pláště: Hladký polymerový obal nebo extrudovaná vrstva, která pevně spojuje zkroucená jádra dohromady a tvoří ochranný polštář pro překrývající se štít.

Pletený kovový štít s vysokým krytím: Hustý, křížově tkaný oplet z pocínovaného měděného nebo ocelového drátu, který obklopuje vnitřní jádra a působí jako neprostupná elektromagnetická bariéra.

Vnější bunda zpomalující hoření: Robustní PVC plášť vytvořený tak, aby odolal postříkání olejem, sledování vlhkosti, oděru a šíření plamene v otevřených kabelových žlabech.

Proč je pletené stínění životně důležité proti průmyslovému hluku

Zatímco nestíněné řídicí vodiče fungují dobře v základních elektrických smyčkách, automatizované průmyslové rozbočovače vyžadují opletené stínění s vysokým pokrytím ze tří klíčových důvodů výkonu:

1. Komplexní absorpce EMI & RFI: Kovový cop funguje jako Faradayova klec. Zachycuje vyzařované elektromagnetické vlny z okolních velkých motorů, transformátorů a vysokonapěťových silových kabelů a bezpečně odvádí bludné proudy do země dříve, než naruší signály vnitřního jádra.

2. Vynikající flexibilní pevnost: Na rozdíl od statických hliníkových fólií, které se mohou snadno roztrhnout nebo prasknout, když se opakovaně ohýbají uvnitř dynamických strojů, tkaný kovový oplet si zachovává 100% strukturální integritu stínění i při nepřetržitém mechanickém ohýbání a kroucení.

3. Cross-Talk Prevence: Ve vícežilových řídicích vedeních mohou vysokofrekvenční proudy v jednom vodiči stékat do sousedních obvodů. Přesné opletení izoluje jednotlivé skupiny kabelů a zajišťuje čisté, nezávislé datové toky.

Kritické aplikační scénáře v automatizovaném inženýrství

Díky své spolehlivosti proti rušení jsou stíněné řídicí kabely silně specifikovány ve výběrových řízeních na přesnou infrastrukturu:

Automatizované montážní a robotické linky: Propojení centrálních řídicích pultů PLC s automatizovanými robotickými rameny a montážními dopravníky vyžadující nepřerušované příkazové smyčky.

Ovládací a reléové panely rozvodny: Propojení měřicích přístrojů, ochranných relé a ovládacích prvků spínacích zařízení v prostředí s vysokým napětím.

Petrochemické a zpracovatelské rafinérie: Přenos citlivých údajů snímače teploty, tlaku a průtokoměru přes prodloužené vnitřní a venkovní kabelové trasy.

HVAC a správa budov: Vedení bezpečných, nízkohlučných regulačních smyček přes komerční výškové budovy pro řízení automatizované ventilace, výtahů a bezpečnostních architektur.

Přímá shoda z výroby a zakázkové objednávání

Přesné přístrojové vybavení umožňuje nulovou rezervu pro nevyvážení impedance nebo mezery ve stínění. Smlouvy o průmyslovém nákupu vyžadují přesnou shodu s přísnými standardy kvality, jako je IEC 60227 nebo regionální průmyslové normy.

NaKabel Taitong, odmítáme pevné, sériově vyráběné systémy zúčtování zásob ve prospěch 100% přizpůsobeného výrobního modelu přímo z výroby. Chápeme, že každé nastavení automatizace vyžaduje jedinečný počet jader, specifické uspořádání uzemnění a speciální izolační vlastnosti. Každou šarži ovládacích kabelů vyrábíme na zakázku přímo podle konkrétních kusovníků (BOQ) vašeho projektu – kalibrujeme dimenzování jádra, poměr pokrytí stíněním a směsi plášťů tak, aby přesně odpovídaly vašemu elektrickému prostředí.

Kontaktujte náš tým inženýrů přístrojů ještě dnesvyžádat si ověřené technické výkresy, vlastní rozvržení jádra nebo obdržet expresní cenovou kalkulaci přímo z výroby pro vaši nadcházející projektovou soutěž!
