Proč jsou LV pancéřované hliníkové kabely nejlepší pro pohřbívání

Shrnutí: Pro moderní infrastrukturu, komunální sítě a průmyslové instalace je výběr správné kabelové struktury zásadní pro vyvážení nákladů a dlouhodobé spolehlivosti.0,6/1 kV nízkonapěťové pancéřované hliníkové napájecí kabelyse staly průmyslovým standardem pro přímou podzemní distribuci. V tomto článku rozebíráme technické vrstvy těchto vysoce výkonných kabelů a analyzujeme, proč jejich jedinečná konstrukce nabízí maximální ochranu proti mechanickému namáhání a environmentálním problémům.

Zavedení

Hluboký ponor do konstrukce pancéřovaných hliníkových kabelů

Klíčové výhody Double Steel Tape Armor (DSTA)

Aplikační scénáře v globálních tendrech

Technické parametry: Shoda s IEC 60502-1

Závěr a tovární podpora

Zavedení

Při projektování podzemních energetických distribučních sítí čelí manažeři nákupu dvojí výzvě: udržet materiálové rozpočty pod kontrolou a zároveň zajistit, aby síť přežila drsné půdní podmínky, vlhkost a přesuny zatížení po celá desetiletí. Tradiční nepancéřované možnosti často zaostávají v aplikacích přímého pohřbívání, což vede k nákladným poruchám. Dnes řeší toto dilema pancéřované hliníkové napájecí kabely 0,6/1 kV tím, že kombinují extrémní nákladovou efektivitu hliníkových vodičů s odolným mechanickým pancéřováním.

Jako ověřený strategický dodavatel CREC se Taitong Cable specializuje na výrobu přizpůsobených vícežilových pancéřovaných hliníkových kabelů přesně na míru podle regionálních specifikací veřejných služeb a mezinárodních projektových výkazů množství (BOQ).

Hluboký ponor do konstrukce pancéřovaných hliníkových kabelů

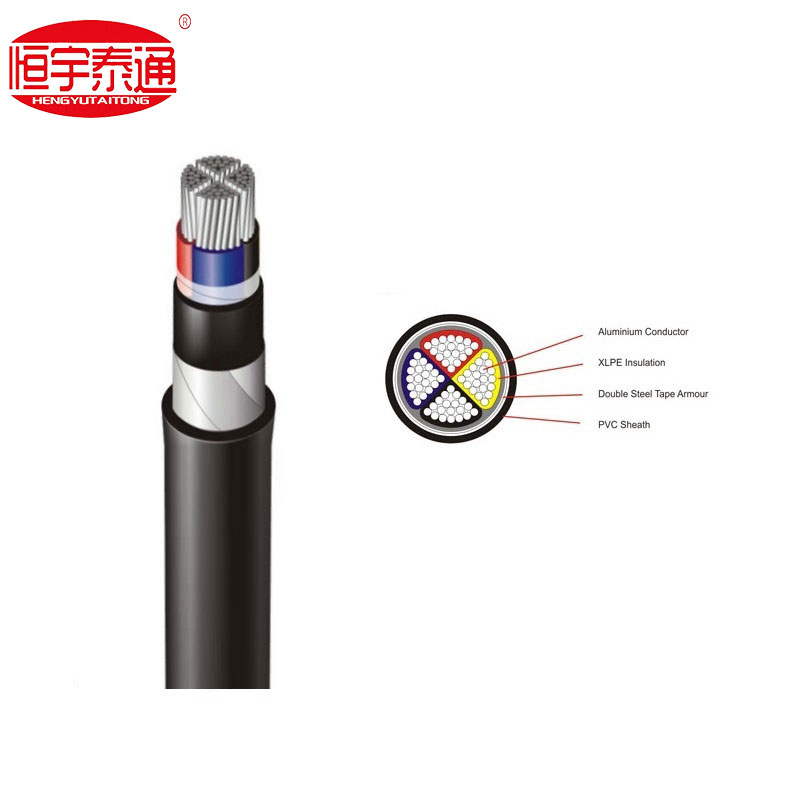

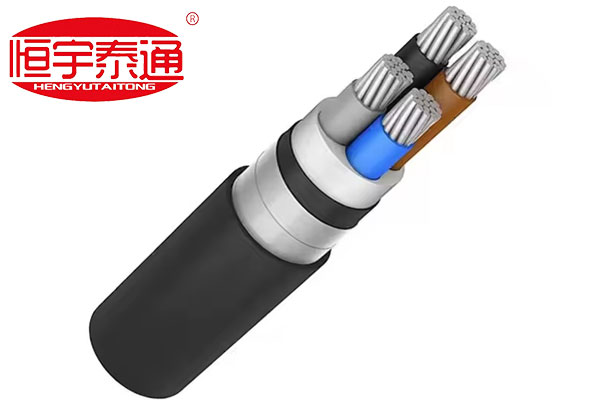

Spolehlivost nízkonapěťové energetické sítě zcela závisí na celistvosti průřezu jejích kabelů. Když se podíváme na technický profil standardního 4-žilového napájecího kabelu, můžeme vidět silně optimalizovaný vícevrstvý ochranný systém:

Podle konstrukčních specifikací mezinárodních norem je kabel navržen se čtyřmi odlišnými funkčními vrstvami:

1. Hliníkový vodič:Využívá vysoce čistý, sektorově tvarovaný zhutněný lankový hliník. Sektorová konstrukce zajišťuje, že čtyři jádra do sebe dokonale zapadají s minimálními mezerami mezi vzduchovými mezerami, což výrazně snižuje celkový vnější průměr a šetří prostor pro vedení.

2.XLPE izolace:Zesíťovaný polyetylen poskytuje výjimečné tepelné a elektrické vlastnosti, což umožňuje jádru bezpečně pracovat při nepřetržité teplotě až 90 °C a zvládat zkratová přetížení až do 250 °C.

3. Dvojité ocelové páskové brnění (DSTA):Dvě vrstvy spirálové ocelové pásky jsou ovinuty přes vnitřní podestýlku. Tento kovový štít poskytuje nepřetržité pokrytí a vysokou odolnost proti vertikálnímu tlakovému zatížení a náhodnému nárazu během zemních výkopů.

4. PVC plášť:Odolný vnější plášť z polyvinylchloridu chrání vnitřní kovový pancíř před vlhkostí, chemickou korozí v půdě a UV zářením při vystavení nad zemí.

Klíčové výhody Double Steel Tape Armor (DSTA)

Proč techničtí poradci výslovně nařizují Double Steel Tape Armor před neozbrojenými variantami pro nízkonapěťové sítě?

Vynikající mechanická odolnost proti rozdrcení:Podzemní kabely jsou vystaveny sedání půdy, silné automobilové dopravě nad hlavou a skalnatým terénům. Dvojitá ocelová páska funguje jako mechanický štít, který absorbuje vnější tlak bez deformace spodní izolace XLPE.

Ochrana proti hlodavcům a termitům:V tropických nebo venkovských oblastech expanze představují podzemní termiti a hlodavci vážnou hrozbu pro polymerové pláště. Ocelové páskové brnění poskytuje neprostupnou fyzickou bariéru, která zabraňuje biologickému napadení.

Cenově efektivní přímé pohřbívání:Nepancéřované kabely vyžadují hluboké, betonem vyztužené příkopy nebo drahé průběžné potrubí. Pancéřované hliníkové kabely mohou být bezpečně zakopány přímo do pískových příkopů, čímž se drasticky sníží náklady na stavební inženýrství a instalaci.

Aplikační scénáře v globálních tendrech

Díky své strukturální odolnosti jsou hliníkové pancéřové kabely 0,6/1 kV široce využívány při výběrových řízeních na kritickou infrastrukturu v jihovýchodní Asii, Africe a zemích iniciativy „Belt and Road“:

Hlavní městský rozvod elektřiny:Připojení transformátorů rozvoden k obytným a komerčním distribučním kioskům.

Průmyslové závody a výrobní zařízení:Napájení polí těžkých strojů, kde jsou kabely položeny v otevřených kabelových žlabech nebo podzemních kanálech vystavených mechanickým vibracím.

Projekty obnovitelné energie:Propojení centralizovaných invertorových stanic ve velkých solárních farmách a sítích větrných elektráren.

Veřejná infrastruktura:Poskytování spolehlivého podzemního elektrického vedení pro sítě městského pouličního osvětlení a dálniční monitorovací systémy.

Technické parametry: Shoda s IEC 60502-1

Ve společnosti Taitong Cable jsou všechny nízkonapěťové pancéřované hliníkové napájecí kabely plně vyrobeny a testovány v přísném souladu s IEC 60502-1 (kabely pro jmenovitá napětí od 1 kV do 30 kV).

Závěr a tovární podpora

Investice do 0,6/1 kV pancéřovaných hliníkových napájecích kabelů zajistí, že váš projekt bude těžit z bezúdržbového životního cyklu při zachování vysoké konkurenceschopnosti počátečních kapitálových výdajů. Vzhledem k tomu, že každé prostředí instalace sítě je jedinečné, udržování jednotného inventáře pro všechny je neefektivní.

Kabel Taitongfunguje na 100% přizpůsobeném výrobním modelu. Nedržíme masivní generické zásoby; místo toho navrhujeme a vyrábíme každou dávku vícežilových pancéřovaných kabelů na zakázku, čímž zajišťujeme přizpůsobený počet žil, průřezové plochy (např. jádra integrovaného pouličního osvětlení) a přesnou shodu s vašimi regionálními projektovými požadavky.

Kontaktujte náš technický tým ještě dneszískat přímý odhad výrobní ceny, technické listy nebo projednat vlastní specifikace kabelů pro váš nadcházející projekt!
